使用光标可以测量所选波形的 X 轴值（如时间）和 Y 轴值（如电压）。使用光标测量前，请 将信号连接至示波器并获得稳定的显示。光标测量功能提供如下两种光标

• X 光标

X 光标是用于水平调整的垂直实/虚线，可以用于测量时间（s）和频率（Hz）。

- 光标 A 是垂直实线（屏幕底部显示 AX），光标 B 是垂直虚线（屏幕底部显示BX）。

- 在 XY 光标模式中，X 光标用于测量信源 X 的波形幅度。

• Y 光标

Y 光标是用于垂直调整的水平实/虚线，可以用于测量幅度（与信源通道幅度单位一致）。

- 光标 A 是水平实线（屏幕右侧显示AX），光标 B 是水平虚线（屏幕右侧显示BX）。

- 在 XY 光标模式中，Y 光标用于测量信源 Y 的波形幅度。

您可通过以下方式打开光标测量：

• 点击屏幕左下方的导航图标 R> 光标，打开光标测量。

• 点击屏幕右上方工具栏中的 光标，打开光标测量。

• 按下前面板 Cursor按键，打开光标测量。

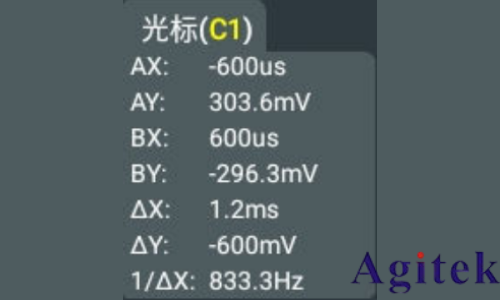

测量结果显示在屏幕右侧的“结果”窗口中，如下图所示。

• AX：光标 A 处的 X 值。

• AY：光标 A 处的 Y 值。

• BX：光标 B 处的 X 值。

• BY：光标 B 处的 Y 值。

• ∆X：光标 A 和 B 的水平间距。

• ∆Y：光标 A 和 B 的垂直间距。

• 1/∆X：光标 A 和 B 的水平间距的倒数。

点击光标测量结果窗口，可在弹出的菜单中选择 清除测量 或 测量设置。

• 点击 清除测量 会关闭光标测量并清除当前的光标测量结果。

• 点击 测量设置，会弹出“光标”菜单，在菜单中可选择手动、追踪、XY 测量模式
