本系列示波器拥有以下丰富的触发功能。

边沿触发

边沿触发是指在输入信号指定边沿的触发电平上触发。

触发类型

在 触发类型 下拉菜单中选择“边沿触发”，可进行边沿触发配置。

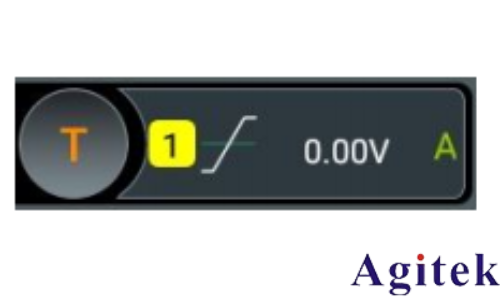

选择完触发类型后，屏幕上方的触发信息标签中显示当前的触发设置信息（包括触发类型、触 发信源和触发电平，如下图所示），并随着触发设置的改变而改变。

信源选择

点击 信源 下拉列表选择 CH1~CH4 或 EXT（仅双通道型号支持“EXT”），当前信源显示在屏幕上方触发信息标签中。

只有选择已接入信号的通道作为触发源才能够得到稳定的触发。

边沿类型

在 边沿类型 菜单中选择在输入信号的何种边沿上触发，此时屏幕上方触发信息标签中将显示当前边沿类型。

• 上升沿：在输入信号的上升沿处，且电压电平满足设定的触发电平时触发。

• 下降沿：在输入信号的下降沿处，且电压电平满足设定的触发电平时触发。

• 任意沿：在输入信号的上升沿或下降沿处，且电压电平满足设定的触发电平时触发。

提示

当触发方式选择边沿触发时，您还可以按下前面板slope 键切换触发的边沿类型。

触发方式

在 触发方式 菜单中选择自动、普通或单次。

触发参数设置

该触发类型下的触发参数：耦合、触发释抑和噪声抑制。

触发电平

点击 电平 输入框，通过弹出的数字键盘设置触发电平；也可以旋转前面板右侧的触发电平旋钮或对应的多功能旋钮调节触发电平。当前触发电平值显示在屏幕上方触发信息标签里。

脉宽触发

在指定宽度的正脉冲或负脉冲上触发。脉宽触发下，设定一定条件的脉冲宽度，当输入信号的脉冲宽度满足条件时，示波器就会触发。

在示波器中，触发电平与正脉冲相交的两点间时间差定义为正脉宽，触发电平与负脉冲相交的两点间时间差定义为负脉宽，如下图所示。

触发类型

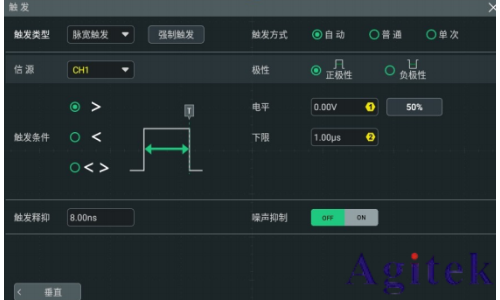

在 触发类型 下拉菜单中选择“脉宽触发”，进行配置。

选择触发类型后，屏幕上方的触发标签中显示当前的触发设置信息（包括触发类型、触发信源和触发电平，如下图所示），并随着触发设置的改变而改变。

信源选择

点击 信源 下拉菜单选择 CH1~CH4。当前信源显示在屏幕上方触发信息标签中。

只有选择已接入信号的通道作为触发源才能够得到稳定的触发。

极性

在 极性 菜单中选择所需的极性，可以选择正极性或负极性。

触发条件

在 触发条件 菜单中选择触发条件。

• 极性选择“正极性”，触发条件选择“>”：在输入信号的正脉宽大于指定的脉宽设置时触发。

• 极性选择“正极性”，触发条件选择“<”：在输入信号的正脉宽小于指定的脉宽设置时

触发。

• 极性选择“正极性”，触发条件选择“< >”：在输入信号的正脉宽大于指定的脉宽下限且小于指定的脉宽上限时触发。

• 极性选择“负极性”，触发条件选择“>”：在输入信号的负脉宽大于指定的脉宽设置时触发。

• 极性选择“负极性”，触发条件选择“<”：在输入信号的负脉宽小于指定的脉宽设置时触发。

• 极性选择“负极性”，触发条件选择“< >”：在输入信号的负脉宽大于指定的脉宽下限且小于指定的脉宽上限时触发。

脉宽设置

• 触发条件 设置为“>”或“<”时，点击 上限 或 下限 项输入框，通过弹出的数字键盘设置脉宽的上限或下限；也可以旋转对应的多功能旋钮修改上限和下限值。脉宽可设置

范围为 1 ns 至 10 s。

• 触发条件 设置为“< >”时，分别点击 上限 和 下限 项输入框，通过弹出的数字键盘设置脉宽上限和下限；也可以旋转对应的多功能旋钮，修改上限和下限值。脉宽下限必须小于脉宽上限。

触发方式

在 触发方式 菜单中选择自动、普通或单次。

触发参数设置

该触发类型下的触发参数：触发释抑和噪声抑制。

触发电平

点击 电平 输入框，通过弹出的数字键盘设置触发电平；也可以旋转前面板右侧的触发电平旋钮或对应的多功能旋钮调节触发电平。当前触发电平值显示在屏幕上方触发信息标签里。
