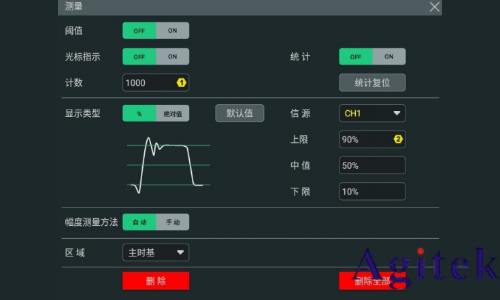

在 测量 菜单中，点击 设置 按钮，可进入测量设置菜单。

光标指示

点击 光标指示 开关，可选择打开（ON）或关闭（OFF）光标指示功能。

若打开光标指示功能，屏幕上将出现一个或多个光标。打开光标指示功能前，您需要打开至少一种自动测量参数，光标数量会随测量参数变化。

提示

未选定测量参数或者测量源没有输入时均没有光标显示。水平扩展或压缩波形时，光标也会相应变化。

测量门限

• 首先点击选择显示类型为 % 或 绝对值。

• 通过 信源 项的下拉菜单可选择所需测量的通道，可选范围为 CH1~CH4 或 Math1~Math4。

• 点击 上限 项的输入框，通过弹出的数字键盘进行设置；也可旋转对应的多功能旋钮设置此值。当上限值设置为小于或等于当前中间值时，界面提示“超出下限”，并且示波器

自动调节上限值使其高于中间值，默认百分比为 90%，默认绝对值随通道的垂直设置变化。

• 点击 中值 项的输入框，通过弹出的数字键盘进行设置；也可旋转对应的多功能旋钮设置此值。中间值受上限值和下限值的限制，默认百分比为 50%，默认绝对值随通道的垂直设置变化。

• 点击 下限 项的输入框，通过弹出的数字键盘进行设置；也可旋转对应的多功能旋钮设置此值。当下限值设置为大于或等于当前中间值时，界面提示“超出上限”，并且示波器

自动调节下限值使其低于中间值，默认百分比为 10%，默认绝对值随通道的垂直设置变化。

• 点击 默认值 按键，将上限值、中值和下限值恢复至默认值。

点击 阈值 项的开关，可以打开（ON）或关闭（OFF）测量门限数值显示。

提示

修改门限值将影响时间、延迟和相位参数的测量结果。

测量范围

通过 区域 项的下拉菜单，可以选择“主时基”或“扩展时基”。

• 主时基：测量范围在主时基区域。

• 扩展时基：测量范围在扩展时基区域。

提示

选择扩展时基需打开延迟扫描 功能。

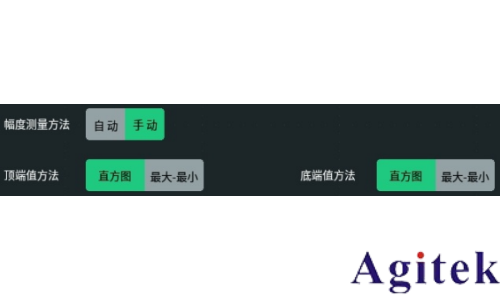

幅度测量方法

可选择 自动 或 手动 测量，该方法影响顶端值和底端值的测量方法

若选择“手动”测量，还需设置顶端值方法和底端值方法：

• 点击 顶端值方法 项的设置按钮，可以选择 直方图 方法或 最大-最小 方法。

• 点击 底端值方法 项的设置按钮，可以选择 直方图 方法或 最大-最小 方法。

提示

若选择手动测量幅度方法，有可能会影响其他参数的测量结果。

“直方图”方法或“最大-最小”方法是示波器内部的测量算法。

移除测量结果

请参考移除测量结果 章节。

统计

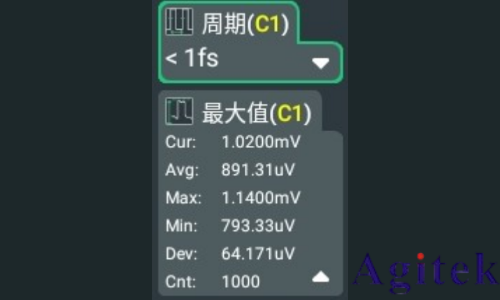

通过点击设置 统计 项的开关，可以打开（ON）或关闭（OFF）统计结果显示窗口。本示波器支持统计并显示多项测量结果的当前值，如下图所示。

• 在屏幕右侧的结果显示窗口中，点击任一测量项，在弹出的菜单中点击 统计复位，或在测量设置菜单中点击 统计复位 ，清除所有测量项的历史数据并重新进行统计。

• 在测量设置菜单中点击 计数 项的输入框，通过弹出的数字键盘设置统计的次数；也可以旋转对应的多功能旋钮设置此值。测量次数的取值范围为 2 至 100000，默认为 1000。

• 在结果显示窗口中，点击测量项右下角的图标 可展开标签显示全部统计项；点击图标 可收拢标签。
