罗德与施瓦茨（以下简称“R&S”）推出了基于R&S RTP示波器的新型宽带调制负载牵引解决方案。该方案不仅扩展了传统矢量网络分析仪在测量非线性器件特性方面的应用，还通过宽带调制信号进行负载牵引，实现了对射频元件在不同阻抗下关键性能指标的精确验证，如矢量幅度误差（EVM）和邻道泄漏抑制比（ACLR）。该技术方案为下一代无线技术的射频元件开发提供有力支持。

新型宽带调制负载牵引解决方案R&S推出的宽带调制负载牵引解决方案采用了新颖的射频前端测试方法。通过使用 R&S RTP 示波器而不是传统的矢量网络分析仪，该解决方案可通过改变端口阻抗来测试宽带调制信号下的射频特性。传统带有调制的负载牵引技术通常使用矢量信号发生器和矢量信号分析仪，通过无源调谐器模拟不同的负载条件来验证调制特性。然而，这种方法存在几个关键局限性，特别是在较高信号带宽（约100MHz及以上）条件下，调谐器的频率响应、群延时等会导致测量不确定度增加。

基于示波器的创新解决方案

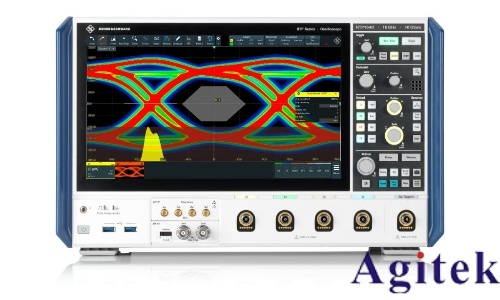

R&S推出的宽带调制负载牵引解决方案，通过一种新型的系统搭建，成功克服了传统测试方法的局限。该方案特别适用于验证功率放大器与离散阻抗特性的天线连接时的性能表现。该解决方案的核心是基于R&S RTP084B 示波器以及宽带负载牵引选件R&S RTP-K98，同时与R&S SMW200A矢量信号发生器协同工作。示波器的内部构造确保了正向和反向波测量的绝对相位与时间精确同步。而双路矢量信号发生器R&S SMW200A，则为负载牵引操作提供了输入信号与调谐信号之间的精准时间控制和相位稳定性。此外，R&S RTP-K98软件能够处理示波器的测量数据，执行必要的计算，以达到目标阻抗值，并有效控制信号发生器。因此，该解决方案非常适用于射频前端的性能验证，因为射频前端通常需要在更宽广的频率范围和多个传输频段（如5G或Wi-Fi）下工作。R&S RTP示波器集高级信号完整性与快速采集分析能力于一身。其专用的采集和处理ASIC，能够实现每秒高达75万个波形的超高速采集与处理。每个通道均具有独立的3G数据点的存储能力，支持长时间的信号采集。

同时，高精度的数字触发器以业界领先的16Gbps速率对嵌入式时钟进行基于硬件的时钟数据恢复（CDR）的功能，确保数据采集的精准与高效。Markus LörnerR&S射频与微波组件市场经理“我们创新的宽带调制负载牵引方案，巧妙地使用实验室中常用的标准测试仪器，完全满足了逐渐增长的在不同阻抗下宽带射频前端性能验证的需求， 重现了宽带天线应用上的经验。示波器的加入成为了这一方案中的关键角色，它颠覆了传统，提供了超快速的宽带信号捕获能力，这对于我们的应用来说，无疑是至关重要的。”
