在“双碳”目标与新能源革命的驱动下，电力电子技术正成为能源转换与智能电网的核心支柱。高校作为技术创新的主阵地，如何培养具备实战能力的电力电子人才？

设计挑战

多参数同步监控难：电压、电流、功率、谐波等参数需实时捕捉，传统仪器同屏显示参数类型有限，测试效率难以提高；

能量回馈效率验证难：在对变流器的能量回馈式设计提高要求后，功率/功率因数的变化需要更及时更精确的捕捉，传统设备易遗失关键数据，带来麻烦；

教学与科研脱节：学生实验需直观展示变流器动态特性，而科研需深度挖掘谐波、效率等细节，设备功能单一导致资源浪费。

实际情况

电力电子学科作为现代能源转换与控制的核心技术领域，其研究与实践深度聚焦于实现能量高效双向流动的变流器负载设计。

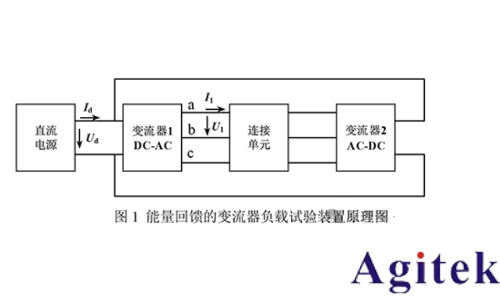

具体实施时，主变流器（变流器1）执行直流-交流变换，其交流输出经双向传输通道与辅助变流器（变流器2）输入端连接，辅助变流器完成交流-直流整流后，将再生电能回馈至主变流器直流侧，与原始直流电源形成并联供电结构。该能量闭环设计使主变流器输入功率显著降低，实现试验过程的节能优化。

测试要求

1、在AC-DC/DC-AC变流器研发阶段，需构建电参数监测体系，具体涵盖：

直流电的电压、电流、功率，三相电的电压、电流、功率、另外还包括波形、谐波、矢量图；

2、需重点验证以下性能指标：

①变流器输出的信号波形是否是对称三相电

②总谐波畸变率（THD）是否小于等于2％

③变流器输出的交流电频率是否能在20Hz到100Hz可调，并且步进1Hz

解决方案

在高校教学与科研中，电力电子实验需兼顾理论验证与创新实践。同惠TH343X系列多通道数字功率计，以“多通道自由显示”为核心，精准满足高校需求：

TH343X系列采用了高速32位处理器和专业的DSP数字信号处理器，搭载嵌入式操作系统，具有速度快、频带宽、功能全、结构紧凑、测试稳定、操作简单以及良好的人机界面等特点，是新一代数字功率分析仪。

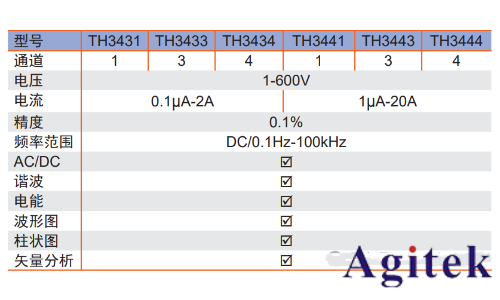

1、宽频输入

电压测试范围1-600V、电流测试范围0.1μA-2A/1μA-20A、交直流测试、测试频率0.1Hz-100kHz、更新率0.1s到20s可调、可显示电能、谐波、波形、棒图、矢量图，功能完全覆盖需求。

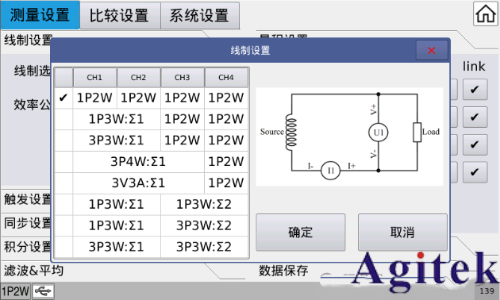

2、多种线制/连接方式可选

TH343X系列提供5 种外部接线的线制组合系统：一相两线(1P2W)、一相三线(1P3W)、三相三线(3P3W)、三相四线(3P4W)、三电压三电流(3V3A)，在选择线制组合的时候，有线制对应的原理接线图，可以直接对着接线即可，免去接线困扰。

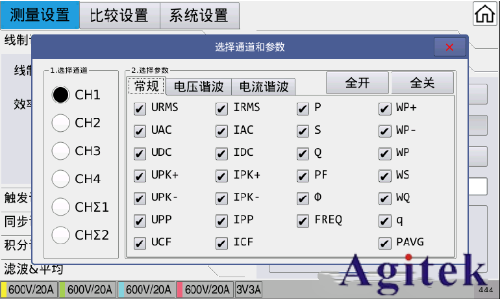

3、多种测试参数可选

TH343X系列供电后，在正常触发状态下每个通道板可完成的测量功能。可测量参数如下图：

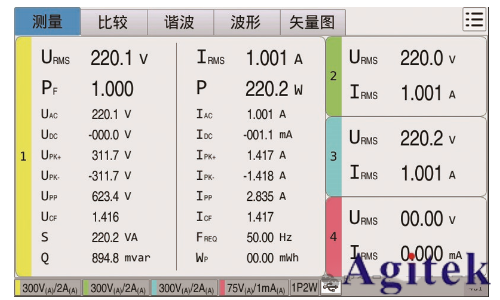

4、多通道测试自由显示

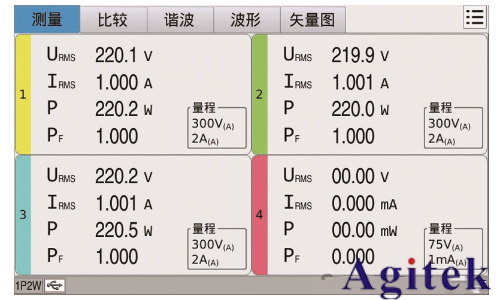

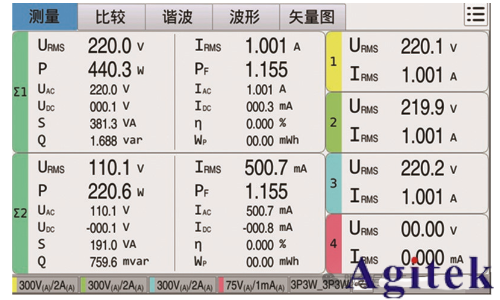

TH343X系列支持1通道（主参数+全参数）、3通道（“川”字型）、4通道（“田”字型）等多种显示模式，适应不同测试场景，其中，对于 4 通道仪器可以两两组合。

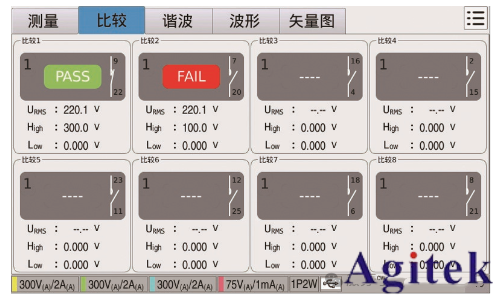

5、多路比较输出功能

8个比较通道的比较输出，且输出方式可编程；简单直观的比较显示，使得比较结果一目了然，同时显示当前对应的输出接口的继电器开关状态，每个比较通道的比较参数可任意设置。

经验与总结

电力电子的未来，属于敢于创新、精于实践的探索者。同惠TH343X系列多通道数字功率计，以“专业的准同步采样及等精度测量技术”为核心，助力学子在能源革命的浪潮中乘风破浪！
