泰克4、5、6系列B MSO混合信号示波器凭借其高性能硬件架构与智能化分析工具，成为电子工程师应对复杂信号调试的核心设备。本文从带宽、通道灵活性、噪声控制及核心功能四大维度展开对比，为技术选型提供参考。

带宽与采样率：高频信号捕获能力的分水岭

4系列B：覆盖200MHz至1.5GHz带宽，6.25GS/s实时采样率，适用于常规开关电源、数字电路调试。其12位ADC在高分辨率模式下可扩展至16位垂直分辨率，满足中高频段信号的精细解析需求。

5系列B：带宽提升至350MHz至2GHz，采样率保持6.25GS/s，但记录长度扩展至500M点，支持更长时间的高速信号捕获，适用于高速串行总线（如PCIe Gen3）与电源完整性测试。

6系列B：以1GHz至10GHz带宽与50GS/s采样率定义行业新基准，配合1G点记录长度，可捕获GHz级谐波与瞬态干扰，成为5G基站电源、氮化镓器件测试的首选工具。

通道灵活性：多信号并行分析的效率革命

4系列B：提供4或6路FlexChannel输入，每通道可切换为1路模拟信号或8路数字逻辑信号，支持三相功率分析等场景。

5系列B：扩展至4、6、8路FlexChannel，最多可扩展至64路数字通道，满足汽车电子多ECU协同调试需求。

6系列B：在8路FlexChannel基础上，通过TriMode探头实现单端/差分/共模信号同步测量，输入阻抗高达1MΩ/10pF，显著降低探头寄生参数对高频信号的影响。

噪声控制：微弱信号测量的精度保障

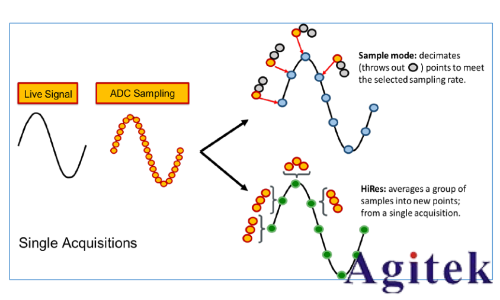

4系列B：采用TEK049 ASIC芯片，通过硬件滤波与16位boxcar平均技术优化噪声，1mV/div时噪声低于行业平均水平，适用于mV级纹波测量。

5系列B：在1.25GHz带宽下实现12位分辨率，50MHz时扩展至16位，结合低噪声前端设计，满足电源完整性测试的信噪比要求。

6系列B：定制化TEK061前端ASIC芯片将本底噪声降至业界最低，1mV/div时噪声低于55μV，50mV/div时仅为1.25mV，配合动态范围增强（DRX）技术，实现-120dB信噪比，成为量子计算低温电源等前沿领域的必备工具。

核心功能：从时域到频域的协同诊断

4系列B：支持频谱视图与时域波形同步显示，但受限于软件后处理机制，多通道并行分析存在延迟。

5系列B：引入硬件数字下变频器（DDC），实现多通道同步频谱分析，支持CAN-FD、PCIe Gen5等协议解码，适用于智能汽车ECU调试。

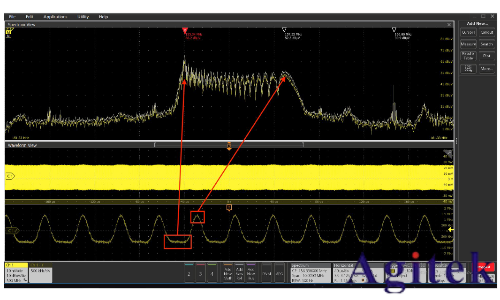

6系列B：独创Spectrum View技术，每条通道配备独立时域采样器与DDC，支持GHz级信号的频谱与波形实时关联，结合Advanced Jitter Analysis套件，可一键生成纹波频谱瀑布图，显著提升高速串行设计的调试效率。

选型建议

消费电子与工业控制：4系列B以经济性与通用性覆盖80%常规测试场景，如家电变频驱动器、工业PLC电源测试。

汽车电子与高速通信：5系列B支持多协议解码与三相功率分析，适用于车载充电器、服务器电源测试。

5G射频与第三代半导体：6系列B凭借10GHz带宽与超低噪声特性，成为氮化镓功放、太赫兹通信电源测试的理想选择。

泰克4、5、6系列B MSO示波器通过差异化技术定位，满足了从常规调试到前沿研发的全场景需求。工程师可根据待测信号频率范围、通道数量需求及预算约束，选择最适合的测试平台。
