电池放电测试过程中不仅仅需要关注电池的电学参数，电池的温度也是非常重要的一 点，因为温度是直接影响锂离子电池的安全性和可靠性的因素之一。

我们以DL3000 可编程电子负载为例

1． 准备一台 DL3000 可编程电子负载，如 DL3031A。

2． 一个具有保护板的电池组，如选用多串组的电池组，最好选择带有均衡充电接口 可检测每节电池的电压的电池组。

3． 准备一台 M300 数据采集/开关系统，配备 MC3065（DMM 模块）和一张多路复 用器模块 MC3120、接线盒 M3TB20、热电偶等，该模块需要支持两线制测试并可 承受电池组的工作电压。（为了安全起见，请勿选择只可转换 HI 输入的 MC3164 型 64 通道单端多路复用

4． 使用将热电偶测温点贴至电池表面，并将热电偶连接至多路复用器接线盒；

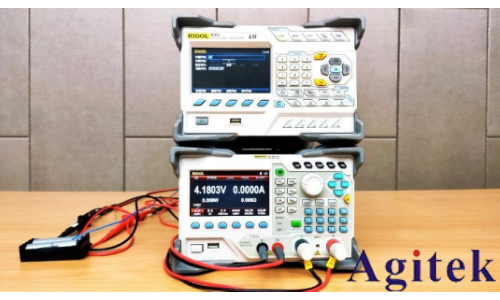

5． 将电池组的正极和负极分别连接到 DL3031A 的正极和负极上，并正确的按照四 线制方式连接 Sense 线缆

5． 电池组的电压测量线路连接至 M300 数据采集/开关系统以检测和记录放电过程 的电池组电压变化。

6． （可选）如果需要监测每节电池的电压，则可以将每节电池的电压测量接口均连 接到 M300 数据采集/开关系统中。（对于单节电池或者对电池组串联后的均压特 性不关注时无需该步骤）

7． 将 DL3000 的后面板电流监控输出端子信号连接到 M300 中以检测和记录放电电流。

操作步骤

Step1 启用 M300 测量功能

在默认列表中，点击编辑列表，点击新建，选择电压测试通道号 521 点击确定,选 择测试 DCV,量程选择自动，点击完成，完成电压测试通道配置。

继续点击新建，建立温度测试通道，选择温度测试通道 505，选择 TEMP，类型选 择 TC，接着选择热电偶型号，本次测试选择的是 K 型热电偶，型号选择 K，单位选择℃ 点击完成 l

点击 Monitor，进入通道监视界面，选择多通道，添加通道 505 与 521，观察此 时的电压与温度测量值

Step2 启用 DL3031 电池测试功能

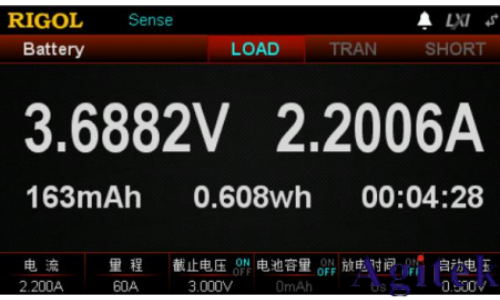

按 APP 键切换至 Battery 测试功能主界面，如图所示，主界面上方显示 “Battery”。

设置电流值为 0.5A。（为了安全，该设置必须与电池性能匹配，在安全的电流范 围内）

设置截止电压为 3.8V。（为了安全，该设置必须与电池性能匹配，在放电下限值 之上，放电时间和电池容量可选）

按下 ON/OFF，启动电子负载

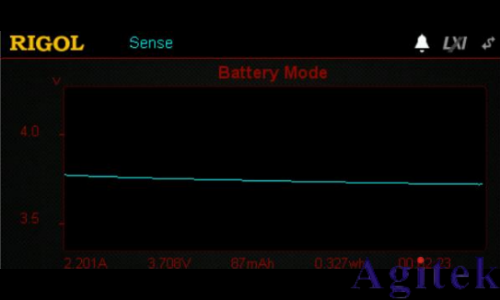

按下负载上的绿色眼睛按钮，即可打开电池放电曲线，设置合适的窗口时间，即 可观察对应时间内电池的电压或电流变化曲线。

通过使用 DL3000 系列电子负载和 M300 系列数据采集可以快速地完成电池放电测试。
