为了应对车载以太网一致性测试难点，通常会使用示波器等专业测试设备来帮助克服这些痛点 和挑战，因为它们提供了必要的测量精度、分析功能和灵活性，RIGOL生产的DS70000示波器和汽车以太网一致性分析选件(DS70000-AUTOENTC)，搭配汽车以太网夹具配件(TFAENET-STP)，为汽车以太网一致性测试提供了配置灵活，操作便捷的测试解决方案。

 RIGOL100M/1000M 车载以太网物理层电气接口一致性测试主要采用的测试标准为 IEEE802.3bw(100BASE-T1)、IEEE802.3bp(1000BASE-T1)、OPEN Alliance TC8 （100Base-T1），主要评估车载以太网的电气特性。测试的内容主要包括常规测试项∶ 传输 衰落、传输失真、传输时钟抖动（Master&Slave）、传输功率谱密度、传输时钟频率、MDI 回损，还有其他的测试项∶MDI 模式转换损耗、共模辐射等。

测试设备

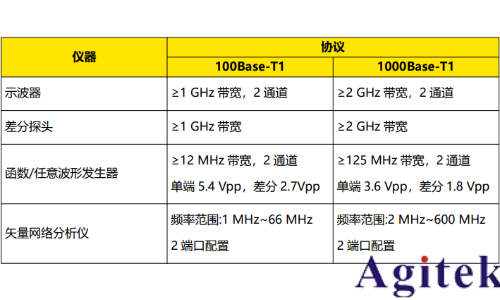

测试过程中，需要用到的仪器主要有示波器、矢量网络分析仪（VNA）、一致性分析软件、 夹具等，夹具连接在被测设备（DUT）和示波器之间，起到电路转换的作用，不同测试设备需 要的设备性能也有所不同：

测试流程

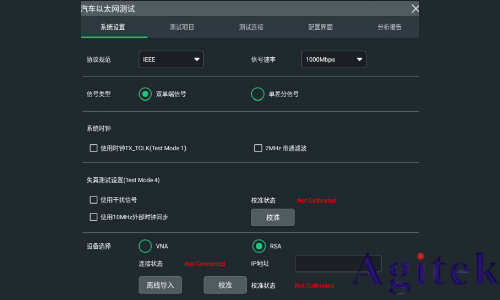

方案配置后便可以参照如下操作流程完成测试： 在“汽车以太网测试”菜单中点击“系统设置 ”进入子菜单如下图所示，可对被测的信号类 型及各测试项的不同测量方案进行选择和配置。通过“协议规范”和测试“信号速率”下拉菜 单，选择测试协议规范和信号速率。

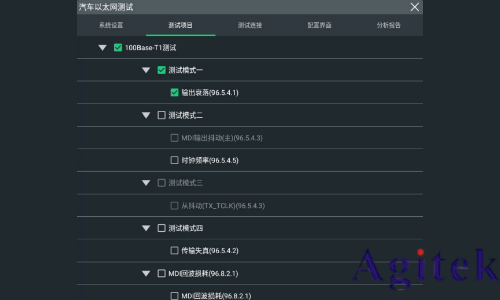

确定测试信号的协议和速率后，点击“测试项目”可进入选择测试项目子菜单，选择需要进行 的测试项目，例如可以选择 100Base-T1 的测试模式四的“传输失真”测试。

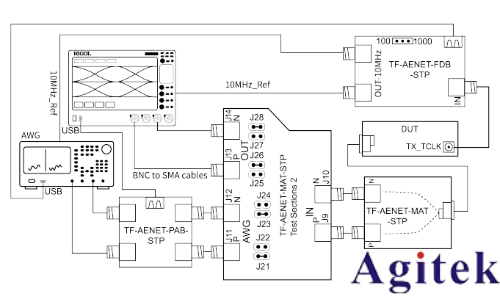

在指定测试项并完成相关配置之后，进入“测试连接”子菜单可查看当前测试的连接图，按照 连接图完成设备连接。如图为传输失真连线图，在传输失真中测试中，需要使用函数信号发生 器输出对应信号作为干扰源接到夹具上。

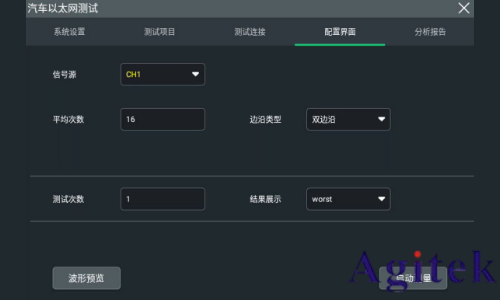

完成设备连接后点击“配置界面”完成信源等设置配置，确认无误后点击“波形预览”和“启 动测量”，完成测试。

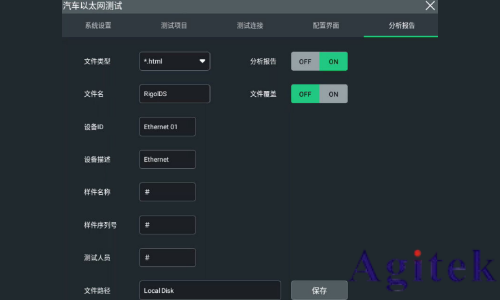

按照步骤连接测试后可生成测试报告，根据需求查看和保存测试报告并下载到本地进行详细分 析。

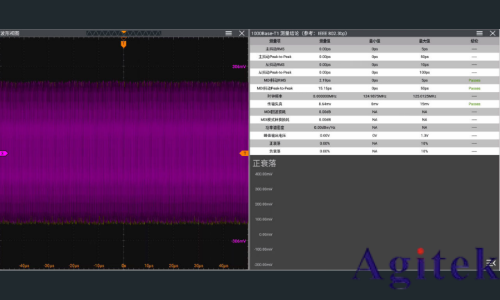

一致性测试分析报告

总结

RIGOL 车载以太网一致性测试技术优势：

支持 IEEE 和 OPEN 联盟的标准化协议，测试覆盖范围广泛。 - IEEE 802.3bw，100BASE-T1，100 Mbps - Alliance TC8，100BASE-T1，100 Mbps - IEEE 802.3bp, 1000BASE-T1, 1 Gbps

支持灵活配置多种测试场景，构造多个测试项目组合，一次完成多项测试。

 示波器的测试操作界面提供测试设备连接与测试步骤，引导用户完成测试。

 支持预览测试波形，提前判断测试的准确性和有效性。

支持生成自定义的 HTML 测试报告，包含测试结论和具体的测量值。

提供全套的测试设备及所需附件，并配套使用说明，全方位指导测试操作。

RIGOL 车载以太网解决方案适用于各种汽车制造商、一级供应商、芯片组厂商以及其他相关 行业，它们可以帮助这些企业快速验证和调试车载以太网器件，确保产品符合 IEEE 和 OPEN 联盟的要求，同时加快产品上市时间。
