纹波就是一个直流电压中的交流成分。对于直流输出开关电源，输出直流电压的 稳定性会直接影响驱动设备的工作稳定性。影响直流电源输出电压稳定性的指标 主要是纹波。纹波越小，直流电源输出的电压越稳定，波动越小。

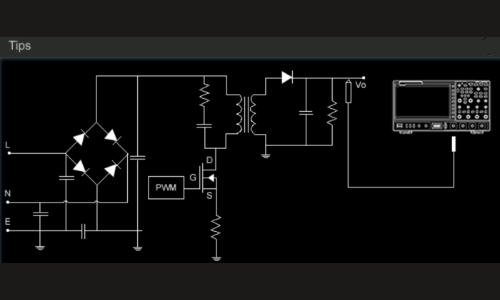

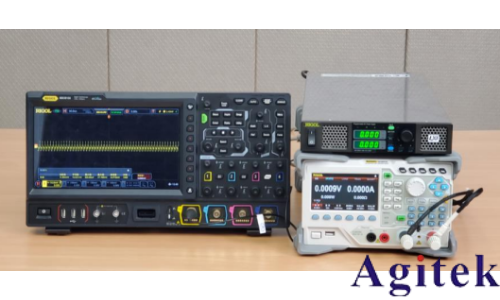

电源转纹波测试环境搭建

测试准备如下：

1. 将开关电源的输出端与电子负载输入端连接；

2. PVP2350 高阻无源探头连接 DS8104 示波器的 CH1；

执行电源纹波测量

1. 示波器要选择 20MHz 的带宽限制；

2. 为避免由探针与地线形成的类天线环路耦合进电路中的噪声，使用探头自带的接 地弹簧来接地；

3. 将探头的衰减与示波器 CH1 的探头比都设为 X1，减小示波器的噪声干扰；

4. 示波器的通道耦合方式选择交流，可以将直流电压隔离，方便信号观测；

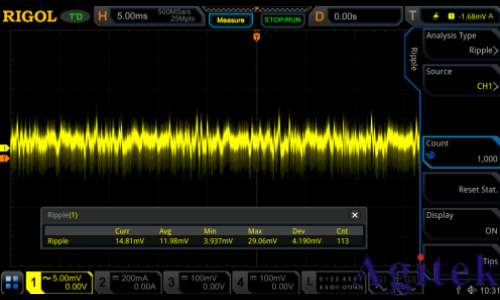

5. 分析类型选择纹波，打开 CH1 的峰峰值测量，可得到测量的纹波电压峰峰值。

使用示波 器与直流电子负载即可快速完成电源产品的质量测试，替代了之前使用功率分析仪及 复杂软件操作才能进行的电源质量测试方法，大大节省测试的成本。
