TH2840系列LCR数字电桥是常州同惠电子采用了新一代技术研制成功的新一代LCR数字电桥，创新性的采用了双CPU架构、Linux底层系统、10.1寸电容式触摸屏、中英文操作界面、内置使用说明及帮助等新一代技术，解决了以往LCR测试速度慢、显示单一、操作繁琐等缺陷。

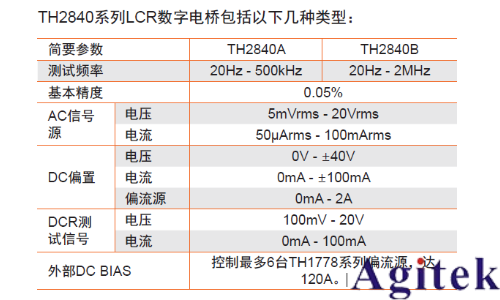

TH2840系列LCR数字电桥设计频率从20Hz-500kHz/2MHz，弥补了500kHz频率范围内缺乏高性能电桥的缺点。

得益于采用了10.1寸、分辨率达1280*800的电容式触摸屏，TH2840系列LCR数字电桥采用了四参数显示、所有设置、监视、分选参数、状态等可以在同一屏显示，避免了频繁切换的繁琐操作。

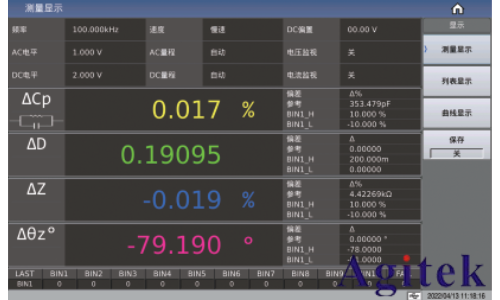

A.10.1寸大屏，四种测量参数，让细节一览无遗

10.1寸触摸屏、1280*800分辨率，Linux系统、中英文操作界面，支持键盘、鼠标、LAN接口，带来的是无以伦比的操作便捷性。

大屏幕带来更多的好处是，可以把4个测试参数及分选参数、分选结果、功能选择等参数放置在同一屏幕，而且看起来绝不拥挤和杂乱，同时可以显示四种测量参数，四种测量参数任意可调。

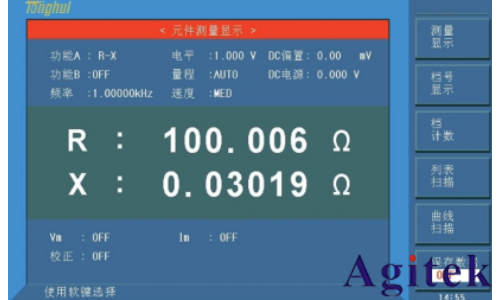

 和早期LCR对比，操作便捷性、显示完整性一目了然。

B.高达1800次/秒测量速度

由于创新性的采用了双CPU设计，一个CPU负责测试处理数据，另一个CPU负责显示数据，因此TH2840测试速度高达1800次/秒。

高速的测试速度在自动化产线可以极大的提高效率。

对于部分需要实时采样体现被测件瞬态变化特征，或者测量变化过程相应时间，TH2840系列0.56ms的测量速度可完美解决。

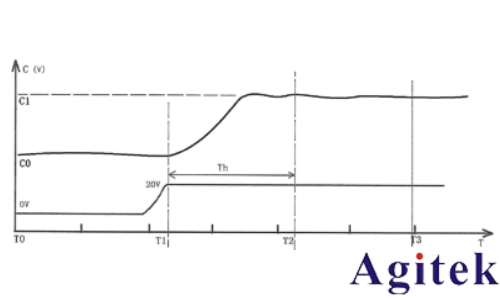

 如下列应用，在两个极板之间加载偏压，两端电容随着偏置电压变化而变化.

       记录未加偏置时电容C0

       偏置上升过程中的电容值

       偏压达到20V并且稳定之后的电容C1

       计算从C0-C1之间的稳定时间Th。

       常规的LCR数字电桥，由于测试速度限制，采样率无法达到几乎实时采集，用TH2840系列双CPU，可实时观察变化过程并计算出稳定时间。

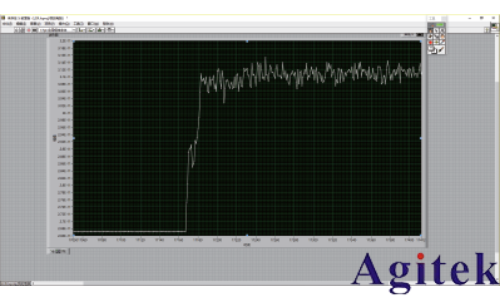

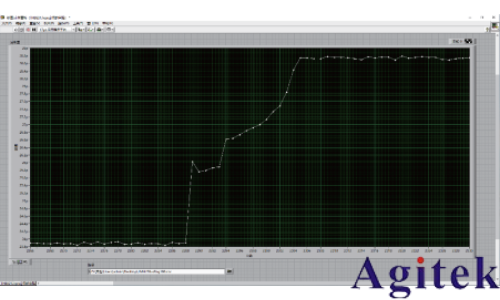

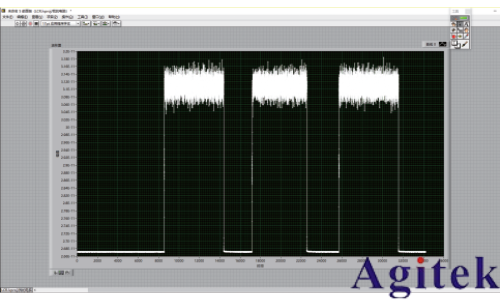

TH2840X  上位机示波器实时抓获波形

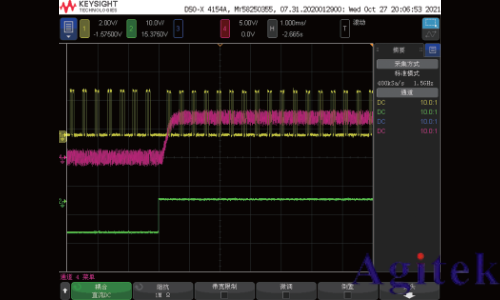

电容测试  CH1: AD脉冲（黄色）

测试频率：1MHz

CH2: DC BIAS 打开（绿色)

量程：100Ω

CH4: DC BIAS 上升（红色）

上升瞬间波形 全部波形

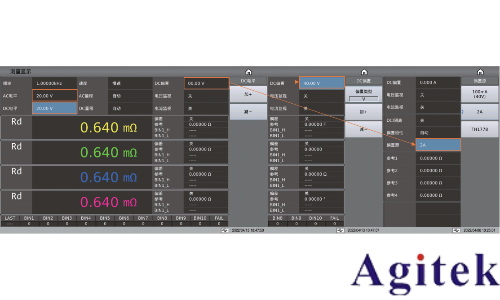

C.超强硬件配置

     除了双CPU设计，TH2840系列也增强了其他硬件配置参数：

    1.    AC测试电平提升至20Vrms/100mA，同类产品仅TH2838H可达到，在测试C-V曲线时范围更广

    2.    DC偏置为±40V/±100mA，为同类产品最高配置

    3.    标配独立2A直流偏置电流源，为2A电流以内电感测试带来福音，支持外界TH1778A系列扩展至120A。

    4.    DCR测试电平提升至20V，测试mH级及以上电感更快速稳定精确。

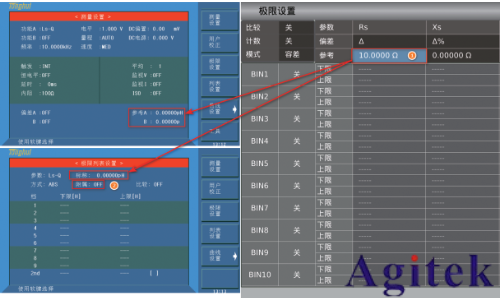

D.改进的分选设置

针对以往LCR分选设置及参考设置来回切换等过于复杂的操作，做出了如下改进以便于客户使用及设置：

1. 合并标称值和参考值的设置

2. 由于直接采用了4参数测量及分选，因此取消附属档、副参数档。

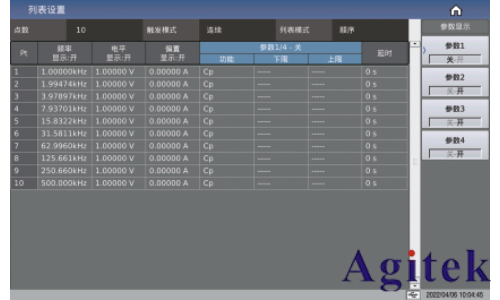

E.增强的列表扫描功能

 F.强大的分析图形界面可设置4个测量参数，4个测量参数有独立开关，列表扫 4个扫描轨迹，1-4个测试参数任意选择，扫描曲线可以描每个点的频率,电平,偏置,功能,延时都可以独立设置,满足了一分屏、二分屏、四分屏。

G.10档分选及可编程HANDLER接口仪器提供了10档分选，为客户产品质量分级提供了可 在与自动化设备连接时，怎么配置HANDLER接口能，分选结果直接输出至HANDLER接口。 输出，一直是自动化客户的难题，TH2840系列LCR将HANDLER接口脚位、输入输出方式、对应信号、应答方式等完全可视化，让自动化连接更简单。

H.智能固件升级方式

仪器本身功能完善、BUG解决、功能升级等，都可以通过升级固件(Firmware)来进行更新，而无需返厂进行。

TH2840系列LCR数字电桥固件升级非常智能，可以通过系统设置界面或者文件管理界面进行，智能搜索仪器内存、外接优盘

甚至是局域网内升级包，并自动进行升级。
