什么是矢量网络分析？

频谱分析仪对射频工程师来说并不陌生，它是频域分析时最基本的测试仪器，主要功 能是分析频域里输入信号的频谱特性。那什么是网络分析仪呢？网络分析仪也是射频 领域的常用仪器，却因为昂贵的价格和复杂的设计并不为人熟知。

网络分析仪分为标量网络分析仪（Scalar Network Analyzer）和矢量网络分析仪（Vector Network Analyzer，VNA）两种。标量网络分析仪只测量两个波量的幅度差；矢量网络 分析仪实现起来更加复杂，它既能测量各波量的幅度，又能测量各波量的相位；矢量 网络分析仪还具有以下优势：

1. 可以进行全系统误差校正，以最大可能的精确度补偿测试仪器的系统测量误差；

2.矢量测量数据可以准确地变换到时域，提供更多进一步处理数据的途径。

VNA 的基本原理

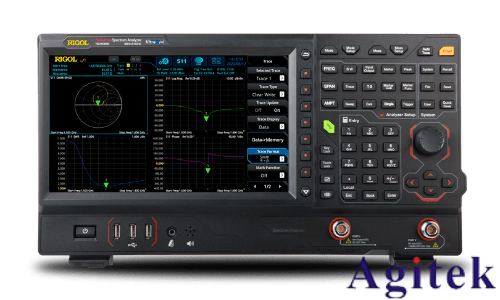

传统的频谱分析仪和跟踪源配合，只能进行标量网络分析，测量 S 参数的幅度部分。 RIGOL RSA 系列频谱仪采用内部 VSWR 桥的独特设计，配置内置跟踪源，可以同时 扫描幅度和相位，实现单端口的矢量网络分析（VNA）功能。通过此设计，RSA 频谱 仪的 VNA 模式可以实现对元器件、电路网络的 S11、S21 以及故障点定位的测量，通 过史密斯圆图、极坐标等多种显示更精确地表征被测件的网络特性。 VNA 可以在设定频段范围内进行测量，确定测量网络的微波特性，并以扫频方式给出 各散射参数的幅度、相位频率特性。同时，VNA 能对测量结果逐点进行误差修正，并 换算出其他多种网络参数，如反射系数、电压驻波比、阻抗（或导纳）、衰减（或增益）、 相移和群时延等信息。

VNA 的应用

RSA 系列频谱分析仪的 VNA 功能，提供了多种测量方式，如 S11、S21、DTF（Distance to Fault）；对于每次测量，都可以选择多种显示类型，以不同的角度呈现测量结果， 如史密斯圆图、极坐标、回波损耗、SWR、群时延等。

常规的矢量网络分析仪价格非常昂贵，而且体积一般较大，不便于系统搭建和操作。 由 RIGOL 研发的 RSA 系列频谱分析仪，搭配 VNA 功能模式，可以提供给您最具性 价比的矢量网络分析解决方案。
