4 系列 B MSO 示波器是同系列产品中首个推出 6 通道 的型号，可满足用户多种测试应用场景。可应用于复杂 粒子物理实验的捕获、多个电源轨的测量、三相电源转 换器的分析等场景。测量可以包括串行总线中出现的电 源串扰、分析射频干扰、同步观测输入 / 输出信号的传 输等等。

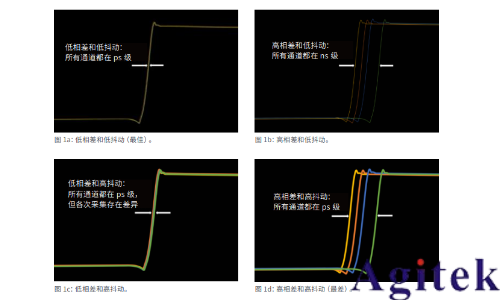

时序误差的来源

为了更好地理解时序误差的来源，可将其分为四种类型

1. 触发抖动

2. 示波器通道间的相差

4、5 和 6 系列 MSO 规格书载明，使用探头时，模拟通 道间的延迟将小于 100ps。

3. 各示波器外部触发器或探头的电缆传播延迟产生的相差

使用外部触发器和功分器时，电缆长度的任何差异都会 导致约 70ps/cm 的相差。

4. 触发事件与辅助触发输出信号之间的相差。 当被触发示波器的辅助输出端口指定为触发输出信号 时，存在 1 µs 的固有相差。如不加以校正，对于大多 数应用场景来说，该相差量可能过大。如果记录长度 足够长，则可使用预触发延迟进行校正。

使用外部源的低相差同步方法 最 精确 的同步技术是 使 用单个 触 发 源，通 过 功 分 器 （BNC 或 SMA）将触发信号分离，将同一信号馈送到 多台示波器，如图所示。连接分离器和所有仪器的 应该为相同长度的同类电缆（最好是相位匹配电缆）， 这样可以减小由于不同传播延迟导致的相差。
