射频 (RF) 测试是嵌入式系统开发和验证的关键组成部分，特别是在电信、航空航天、汽车和物联网等行业。随着嵌入式系统变得越来越复杂，传统的RF测试方法通常不足以捕获跨多个域 (时间，频率和数字) 的信号的复杂相互作用。多域信号分析已成为解决这些挑战的强大方法，为工程师提供了RF性能的全面视图。本博客探讨了嵌入式射频测试中多域信号分析的原理、优势和实际应用，为工程师和开发人员提供了旨在优化其测试工作流程的见解。

什么是多域信号分析？

多域信号分析涉及同时检查属于多个不同域的嵌入式系统中的电子信号，以全面了解系统行为。主要域包括:

时域: 分析随时间变化的信号幅度和相位，揭示瞬态行为、抖动和时序问题。

频域: 检查表示为振幅/功率的信号作为频率的函数，识别频谱内容，谐波和杂散发射。

数字域: 分析在时间和幅度上离散的信号，这些信号涉及逻辑电路，通常编码为特定的通信协议

通过集成这些观点，多域分析提供了比单域方法更完整的RF性能图，使工程师能够诊断在隔离分析域时可能遗漏的问题。

为什么多域分析对于嵌入式射频测试至关重要

嵌入式RF系统，例如5g设备，雷达系统或IoT模块中的嵌入式RF系统，在具有复杂信号交互的环境中运行。这些系统通常在受限的物理和功率预算内集成多个RF组件-收发器、放大器、天线。多域分析是必不可少的，原因有几个:

全面的信号表征: 嵌入式RF系统通常表现出跨越多个域的行为。例如，频域中的杂散发射可能源自时域中的定时问题。多域分析将这些现象关联起来，从而能够更快地识别根本原因。

符合标准: 现代RF系统必须遵守严格的标准 (例如，用于5g的3GPP、用于Wi-Fi的ieee802.11)。多域分析可确保信号满足跨时间、频率和调制域的规范，从而降低不合规的风险。

调试复杂问题: 相位噪声、互调失真或调制错误等问题通常在各个域之间表现不同。多域工具允许工程师将这些问题追溯到其源头，从而简化调试。

测试效率: 通过提供信号行为的统一视图，多域分析减少了对多个测试设置的需求，从而节省了开发和验证的时间和资源。

多域信号分析的关键工具与技术

为了在嵌入式RF测试中实现多域信号分析，工程师依赖于先进的工具和技术。一些最常用的包括: 矢量信号分析仪 (vsa)-捕获和分析跨时间，频率和调制域的RF信号的多功能仪器。它们可以解调复杂信号 (例如，QAM、OFDM)，并提供详细的度量，如误差向量幅度 (EVM) 、相位噪声和频谱纯度。现代vsa通常包括支持多域可视化的软件套件，这使得它们对于嵌入式RF测试是不可或缺的。

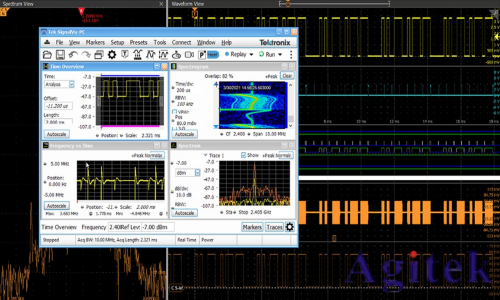

实时频谱分析仪(RTSAs) 擅长捕获具有高动态范围的频域中的瞬态和间歇性信号，这对于调试杂散发射或干扰等问题至关重要。当与时域可视化和解调分析功能配合使用时，rtsa为跨域测试提供了强大的平台。泰克的所有rtsa都与SignalVu配合使用，SignalVu是一种综合信号分析套件，可提供多种相关视图: 频谱、频谱图、时间概览、振幅、相位等。

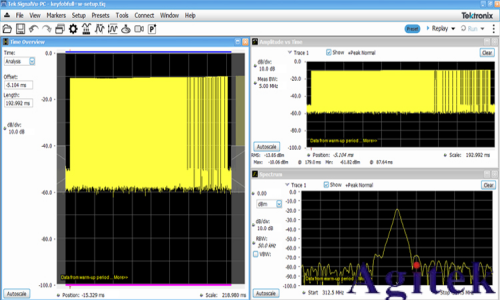

高带宽示波器配备RF分析软件可以执行时域测量，同时还提供频率和调制见解。这些对于分析嵌入式系统中的基带和中频 (IF) 信号特别有用。泰克示波器上的SignalVu带来了示波器上vsa和频谱分析仪的所有高级射频信号分析功能，而无需单独的仪器。SignalVu在示波器上本机运行或通过连接的PC运行，并使用示波器采集的时域数据进行实时或捕获后RF分析，将RF域事件 (如信号丢失或杂散) 与时域事件 (如电源故障或处理器活动) 相关联。

软件定义无线电 (SDR) 平台，为RF测试提供灵活、可编程的方法。通过将sdr与多域分析软件相结合，工程师可以实时捕获和处理信号，从而实现嵌入式RF系统的快速原型设计和测试。

信号处理软件工具，如MATLAB，Python (带有NumPy和SciPy等库)，或专门的RF分析平台，使工程师能够对捕获的信号进行后处理。这些工具支持用于频率分析、时频分析 (例如，频谱图) 和调制质量评估的高级技术，如快速傅里叶变换 (FFT)。

嵌入式射频测试中的实际应用

多域信号分析应用于嵌入式RF系统开发的各个阶段，从设计到生产。以下是一些实际的例子:

5g和IoT设备验证

5g和IoT设备依赖于复杂的调制方案 (例如，256-qam) 并且在拥挤的频谱环境中操作。多域分析可确保这些器件在不同条件下保持信号完整性。例如，工程师可以使用VSA在调制域中测量EVM，同时检查频域中的频谱再生。

雷达和汽车系统

在汽车雷达系统中，精确的定时和频率稳定性对于准确的目标检测至关重要。多域分析可帮助工程师在时域中验证脉冲特性，在频域中评估线性调频脉冲，并确保调制保真度。

无线通信模块

在嘈杂的环境中运行时，嵌入式Wi-Fi或蓝牙模块必须符合标准。多域分析可以识别同信道干扰 (频域) 、分组定时误差 (时域) 或调制失真等问题，从而确保稳健的性能。

卫星和航空航天系统

卫星通信系统要求高可靠性和低相位噪声。多域分析使工程师能够验证所有域的信号质量，确保符合严格的航空航天标准

实现跨域信号分析的**实践

为了在嵌入式射频测试中最大限度地发挥多域信号分析的优势，请考虑以下**实践:

定义明确的测试目标: 在测试前确定关键性能指标 (如EVM、无杂散动态范围) 和与系统相关的领域。

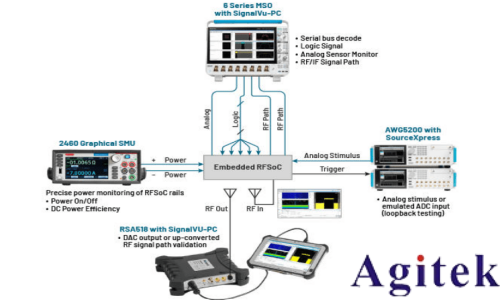

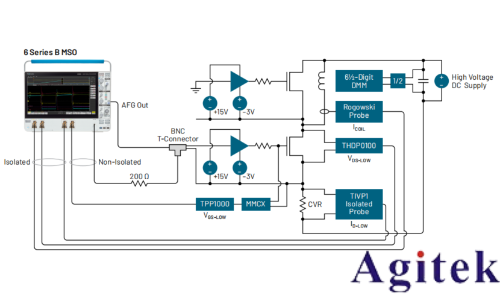

选择合适的工具: 选择支持跨域分析并与系统的频率范围和调制方案兼容的仪器和软件。如前所述，泰克4、5和6系列是嵌入式RF验证的绝佳解决方案，无需单独的频谱分析仪。它们允许直接从示波器进行时间相关调试和调制分析。

跨域关联测量: 使用可视化工具叠加时间、频率和调制数据，从而更轻松地识别异常之间的关系。Tektronix 5和6系列MSO示波器的频谱视图是内置的，硬件集成的实时频谱分析工具，可以补充SignalVu提供同步的时域和频域视图，并通过每个通道中的专用数字下变频器对中心频率，跨度和分辨率带宽进行独立控制。自动化测试工作流程: 利用脚本 (例如Python、SCPI命令) 来自动化多域测量，提高可重复性和效率。Signalvu-pc包含一个自动化接口 (COM API) 和一个结构化API生态系统，可抽象出低级SCPI命令，从而使自动化更快，更不易出错且更具可读性

挑战和未来趋势

多个通道上的跨域分析可能导致非常昂贵且难以设置的场景，其中不同的昂贵设备要由熟练的操作员同步。此外，处理来自多域测量的数据集需要在具有大量计算资源的外部客户端上收集数据。然而，尽管示波器没有提供与RTSA相同的动态范围，并且可能比RF专用VSA提供更少的分析选项，但它仍然是一个很大的折衷。在工程师常用的单个知名仪器中，您可以 “在一个盒子中” 获得高级调试替代方案。向量分析可以在机器中进行，而不需要向外输出，也不需要同步多个单元。

塑造多域信号分析未来的趋势

-AI和机器学习: AI驱动的工具正在集成到RF测试设备中，以自动化异常检测并预测跨域的系统行为。

-基于云的测试: 云平台正在实现远程多域分析，使团队能够更有效地协作和处理数据。

更高的频率: 随着毫米波和太赫兹系统变得越来越普遍，多域分析工具正在发展以支持这些频段。

-与数字孪生集成: 多域分析越来越多地与数字孪生仿真配对，以在物理测试之前验证RF系统。

结论

多域信号分析通过提供全面，高效和准确的方法来表征复杂系统，从而转变了嵌入式RF测试。通过利用RTSAs和示波器等工具以及高级软件，工程师可以诊断问题，确保合规性，并优化跨时间、频率和调制域的性能。随着射频系统的不断发展，采用多域分析对于在快节奏的嵌入式技术世界中保持领先地位至关重要。无论您是在开发5g设备、汽车雷达还是物联网模块，多域信号分析都是实现可靠、高性能射频设计的改变者。
