作为电子工程师，示波器无疑是日常工作中不可或缺的工具。然而，面对市场上琳琅满目的示波器产品，如何选择一款既能满足需求又具有高性价比的设备，成为了一个不小的挑战。本文将详细介绍选择示波器时需要考虑的关键指标和因素，帮助您快速找到最适合的示波器，避免常见问题，提高工作效率。

关键指标：带宽、采样率和存储深度

在开始选择示波器之前，了解其核心性能指标至关重要。带宽、采样率和存储深度是数字示波器的三大关键指标，它们直接决定了示波器的性能和适用范围。

1. 带宽：决定信号的显示和测量精度

带宽是示波器最重要的指标之一，它决定了示波器能够不失真地显示和准确测量的信号范围。在数字技术中，系统时钟通常是示波器可能显示的最高频率信号。因此，示波器的带宽至少应比系统时钟频率高三倍，以便合理显示信号的形状。

信号的上升时间也是决定所需带宽的重要因素。由于实际信号往往包含高频谐波，例如方波信号的频率至少要比基础频率高10倍。如果示波器的带宽不足，方波的边沿会变得圆滑，从而影响测量精度。

公式提示：
为了根据信号特征确定示波器带宽，可以使用以下简单公式：

所需带宽=信号频率×3   或    所需带宽=0.35/信号上升时间

2. 通道数：满足多信号同步测量的需求

乍一看，通道数量似乎是一个简单的问题。传统示波器通常配备2条或4条通道，但在现代数字设计中，这往往不足以满足复杂信号的同步测量需求。例如，在SDRAM应用中，为了隔离写入周期，必须同时对RAS、CAS、WE、CS和时钟五种信号进行触发。4通道示波器显然无法胜任这一任务。

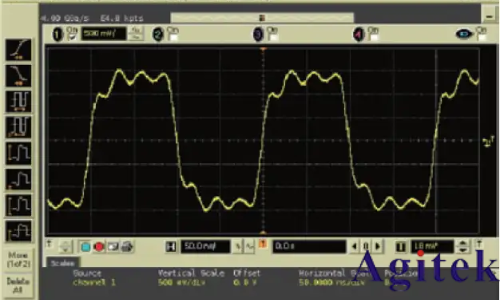

1 GHz 示波器

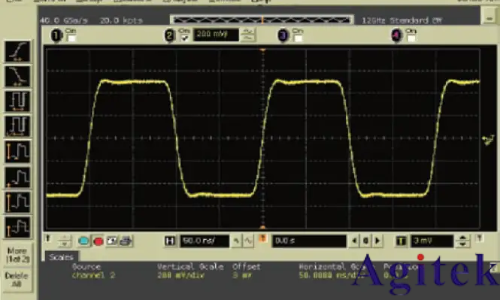

12 GHz 示波器

混合信号示波器（MSO）通过提供额外的16条逻辑计时通道，解决了这一问题。MSO不仅具备传统示波器的功能，还能同时处理多达20条时间相关的触发、采集和查看通道，大大扩展了应用范围。

应用实例：
在图2中，16条逻辑计时通道用于设置在RAS高、CAS低、WE高和CS上触发系统，同时利用示波器通道1查看和触发时钟的上升沿。这种全带宽触发能力是逻辑分析仪和示波器组合解决方案所无法比拟的。

3. 采样率：确保信号的精确重建

采样率是示波器另一个至关重要的指标。采样率不足会导致采样失真，影响信号的精确重建。例如，输入一个正弦波信号，如果采样率不够高，可能会在示波器上看到失真的波形。

公式提示：
为了确保信号的精确重建，示波器的采样率至少应是带宽的四倍。在使用sin(x)/x插值等数字重建技术时，这一系数通常足够。如果示波器未采用数字重建技术，则采样率应至少为带宽的10倍。

实例分析：
以一个采用sin(x)/x插值技术的12 GHz示波器为例，为了在每条通道上支持12 GHz的完整带宽，每通道需要的最低采样率为：

4×12GHz=48 GSa/s

选择示波器的其他考量因素

性价比：性能优先，兼顾预算

示波器的价格受多种因素影响，包括带宽、采样率、通道数和存储深度等。单纯根据价格购买示波器，可能会导致性能不足或资源浪费。因此，在选择示波器时，应更多地考虑性价比，其中性能是关键。如果预算有限，可以考虑租赁示波器或购买二手设备。

存储深度：影响长时间信号捕获能力

存储深度决定了示波器能够连续捕获和存储的信号样本数量。在需要长时间捕获信号或分析偶发事件时，足够的存储深度至关重要。较大的存储深度允许示波器在较高采样率下工作更长时间，从而捕获更多细节。

用户界面和操作便捷性

一个直观、易用的用户界面可以显著提高工作效率。在选择示波器时，应考虑其菜单布局、触摸屏功能、快捷键设置以及是否支持远程控制和自动化测试等因素。

扩展性和兼容性

随着技术的发展，示波器的功能扩展性和与其他设备的兼容性也变得越来越重要。选择支持多种探头、插件和软件的示波器，可以方便地根据未来需求进行升级和扩展。

结语

选择一款适合的示波器需要综合考虑多个因素，包括带宽、采样率、通道数、存储深度、性价比、用户界面、扩展性和兼容性等。通过认真分析每个示波器与上述问题的关系，您将能够更客观地评价不同制造商的产品，找到最适合自己需求的示波器。希望本文的介绍能够加快您的示波器选择过程，助您在工作中取得更好的成绩。
