数字万用表，也被称为DMM (Digital Multimeter) ，是一种测试测量各种电气值的电子设备。这些值可以包括电压、电流和电阻。数字万用表是任何电工或电子技术员的基本工具，因为它们可以快速和准确地测量各种电气参数。

数字万用表通常有一个大的LCD屏幕，以数字读数的方式显示测量的值。一些数字万用表也有一个内置的模拟仪表，可以将测量结果可视化。大多数数字万用表会有各种不同的功能和特性，例如能够测量交流或直流电量的能力，以及测试连续性和电阻的能力。

对于任何测试电气系统或电子产品的人来说，DMM是非常有价值的工具。它们相对容易使用，并能快速、准确地测量各种电气值。有了数字万用表，你可以迅速排除电气问题，并确保你的电路正常运行。

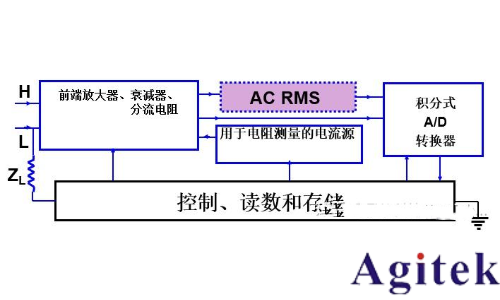

数字万用表的结构

数字万用表的结构

– 使用者能最大程度上减少额外的对复杂信号的放大或衰减

– 前端决定了数字万用表的信号输入幅度和精度

– AD决定了测试的分辨率

数字万用表的类型有哪些？

数字万用表有多种的类型，每一种都是为特定任务和测量而设计的。最常见的数字万用表类型是手持式数字万用表，它体积小，便于携带，是在现场进行测量的理想选择。台式万用表提供更多的功能和更高的精度。

万用表也可按其输入类型进行分类。大多数万用表都有交流/直流电压输入，但有些万用表可能只有一个或另一个。 交流万用表设计用于测量交流电的读数，而直流万用表设计用于读取直流电的读数。还有一些特殊类型的万用表，如真有效值万用表，它被设计用于测量具有正弦或非正弦波形的交流值。

数字万用表还可按其可测量的数值范围进行分类。有些数字万用表只能测量很小的范围，而另一些数字万用表的范围要宽得多。数字万用表的范围通常以伏特、安培或欧姆表示。例如，量程为0-1000V的DMM可以测量0至1000伏的电压。

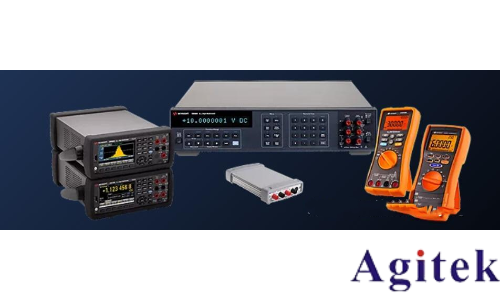

台式万用表和手持式数字万用表

典型的DMM控制和连接DMM通常有各种控件，允许用户选择所需的测量模式和范围。它们也有各种接头，使它们能够与不同的设备和电路一起使用。

数字万用表上最常见的控件类型是：

模式选择器。这个开关可以选择所需的测量模式，如交流电压、直流电压或电阻。模式选择开关通常位于万用表的前面。

量程选择器。用于选择特定模式的所需测量范围。量程选择开关也位于万用表的前面。

端口。用来插入测试中使用的导线或其他探针。端口通常位于万用表的底部。

数字万用表也有各种不同的输入类型，使其可以用于各种不同的设备和电路。最常见的输入类型是交流电压和直流电压，但一些万用表也有特定的输入，用于测量具有非正弦波形的交流电。

它们也有各种显示类型，可以以数字或模拟形式显示测量的数值。一些万用表也有一个内置的模拟表，可以用来显示测量结果。

模拟万用表和数字万用表的区别是什么？

为什么模拟和数字万用表的极性不同？

模拟和数字万用表的极性是不同的，因为它们测量电压的方式不同。模拟万用表通过向电路施加小电流并测量电阻器上的压降来测量电压。这个压降是由流经电阻的电流引起的。另一方面，数字万用表通过对输入终端的电压进行采样并将其转换为数字值来测量电压。数字转换的方向决定了数字万用表的极性。

使用数字万用表的好处是什么？

与模拟万用表相比，数字万用表有几个优点。其中最重要的一些优点是：

它们有比模拟万用表更准确的读数。这是因为数字万用表使用数字技术进行测量，不需要进行模拟-数字转换。这导致了更精确的测量，特别是在测量交流值时。

数字万用表的另一个优点是，它们比模拟万用表更容易使用。使用数字万用表，你只需选择你要测量的功能，然后将导线连接到相应的端子上。没有必要担心是否设置了正确的范围或拨入正确的测量值。只需选择功能并让万用表完成剩下的工作。

根据不同的型号，数字万用表还提供了其他一些好处，例如能够将测量结果存储在存储器中，一次进行多个读数，并打印出测量结果。在进行复杂的测量或在一段时间内进行测量时，这些功能会非常有用。

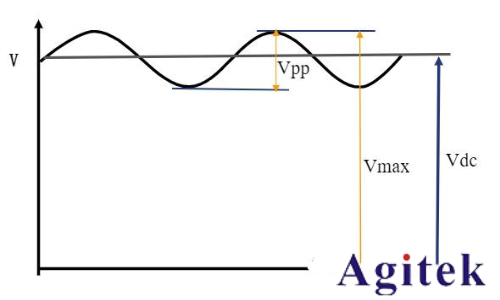

万用表和示波器的区别？

•示波器 - 显示信号随时间变化的趋势。示波器主要测量电压相对于时间的关系。用户可通过示波器看到信号随时间的变化。当被测电路产生特定形状信号时，用户能用示波器分析被测信号的各种属性。

•数字万用表 - 精确测量直流偏置。数字万用表测量信号的电压、电流、电阻等。

积分式ADC – 数字万用表

•使用平均
•减小噪声和干扰信号
•用于精确DC的测试

非积分式 – 示波器

•逐点测量
•测量更高频率
•用于显示信号的波形
