罗氏线圈基础

罗哥夫斯基线圈（Rogowski Coil，简称罗氏线圈）是一种空心环形交流电流传感器，分柔性与硬性两种，可直接套在被测导体上。其核心优势在于：

宽频响应：适用于高频、大电流测量场景

无磁饱和：采用空心磁芯设计，可测数mA至数十kA交流电

快速响应：具备纳秒级瞬态响应能力

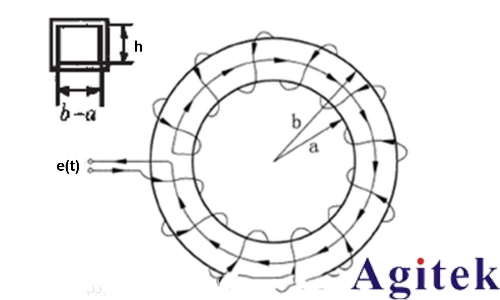

测量原理

基于法拉第电磁感应定律，罗氏线圈通过以下机制工作：

导体电流产生时变磁场

空心线圈感应出与电流变化率（di/dt）成正比的电压

积分电路将感应电压转换为与输入电流成正比的输出信号

直流测量局限性

罗氏线圈无法测量直流电，原因如下：

直流电流无时变特性（di/dt=0），无法产生感应电压

空心磁芯设计缺乏磁滞效应，无法建立持续磁场

直流测量替代方案：

霍尔效应传感器：基于磁场检测原理

磁通门传感器：适用于微安级直流测量

分流电阻：通过欧姆定律实现测量

灵活应用指南

核心优势

大电流测量：

可测峰值达3000A的脉冲电流

测量上限仅受积分器电压耐受限制

空间适应性：

柔性线圈可穿越TO-220/TO-247封装引脚

最小可测量间距<5mm的导体布局

高频特性：

带宽>30MHz，支持10kA/μs瞬态测量

适用于SiC/GaN器件开关特性分析

非侵入性：

插入阻抗<50nH，对被测系统影响极小

无需断开电路即可安装

典型应用场景

电力电子器件动态特性测试

逆变器开关损耗分析

电磁脉冲武器效应评估

新能源并网系统谐波监测

操作要点

安装规范：

确保线圈完全闭合（重叠区≥180°）

保持导体位于线圈中心位置

避免与金属构件形成闭合磁路

校准流程：

使用标准源进行幅值校准

验证相位响应特性（<±3°@10MHz）

检查积分器时间常数匹配度

信号处理：

采用差分输入降低共模干扰

带宽限制应≥被测信号最高频率的3倍

采样率需满足奈奎斯特准则（≥2×信号带宽）

选型参考

扩展应用

对于混合信号测量场景，可采用罗氏线圈与霍尔传感器组合方案：

罗氏线圈测量交流分量（>10Hz）

霍尔传感器测量直流分量

通过数字信号处理实现频域分离

该方案在电动汽车电机控制器测试中已实现±0.5%的测量精度，有效覆盖0-10kHz频段。
