RSA5000系列是高性价比新一代实时频谱分析仪，凭借优异性能、直观操作（支持按键、触摸屏、外接键鼠）及远程通信能力，广泛应用于教育科研、企业研发及工业生产等领域。

核心参数

频率范围：最高达6.5 GHz，配备同频段跟踪源； - 信号纯净度：显示平均噪声电平（DANL）<-165 dBm典型值），相位噪声<-108 dBc/Hz（典型值）；

测量精度：电平测量不确定度<0.8 dB，分辨率带宽（RBW）最小1 Hz；

实时性能：40 MHz实时分析带宽，支持高速信号捕获；

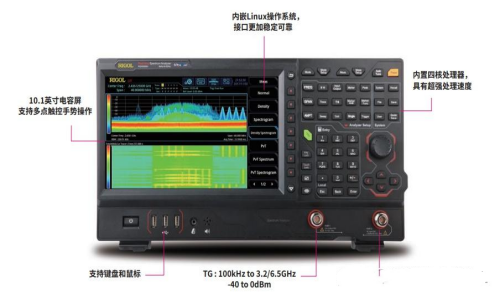

交互体验：10.1英寸多点触控屏（支持手势操作），保留传统旋钮按键，可通过HDMI扩展显示或Web Control远程操控。

主要功能模式

1. 实时频谱分析（RTSA） 基于Ultra-Real技术，实现分析带宽内I/Q数据无缝采集与频谱分析，核心优势包括：

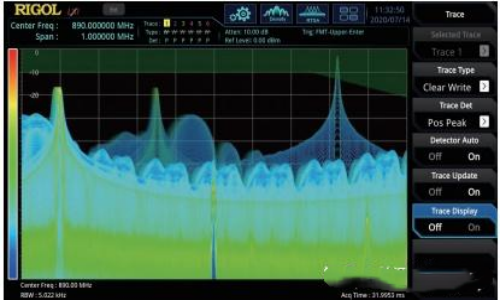

频率模板触发：精准捕获瞬态或偶发信号；

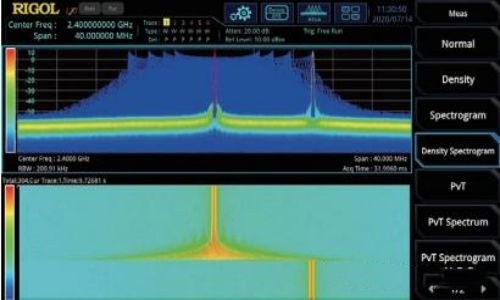

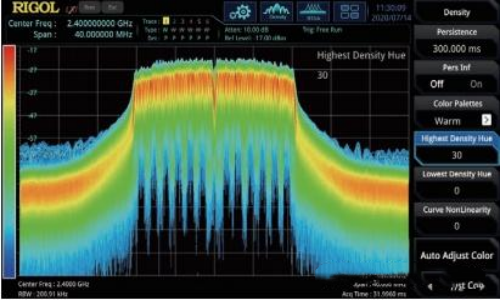

组合显示：光谱图无间隙呈现频谱变化，概率密度谱直观展示信号出现频次。

2. 扫频式频谱分析（GPSA） 支持基础及高级测量功能（可选配），覆盖发射机关键指标测试：

功率参数：通道功率、邻道泄露比（ACLR）、多通道功率、时域峰值/平均功率等；

带宽特性：占用带宽、发射带宽（信号幅度下降X dB时的带宽）；

信号质量：载噪比、谐波失真（最高10次谐波）、三阶互调（TOI）；

匹配测试：需选配VSWR桥，评估射频系统传输线匹配情况。

3. EMI预认证测试 内置EMI测试软件，支持传导/辐射预测试，满足CISPR标准：

提供幅度校正、分段扫描（提速）、限制线判断、自动报告生成等功能；

搭配近场探头（如NFP-3），可快速定位PCB、接插件等辐射干扰源，为EMC认证整改提供方向。

4. 矢量网络分析（VNA） 借助跟踪源实现单端口网络分析，支持三种核心模式：

S11：测量输入端口反射系数，评估天线、滤波器等的阻抗匹配；

S21：分析端口间传输系数，测试放大器增益、滤波器频率响应等；

DTF（故障距离）：基于时域反射技术，定位传输线（电缆、同轴线）的断裂、松动等故障点。

5. 矢量信号分析（VSA） 针对复杂调制信号（如QAM、PSK）提供深度分析：

星座图、IQ图评估调制质量，眼图分析数字通信系统信号完整性；

精确测量误差矢量幅度（EVM），量化信号失真，辅助优化传输性能。

总结

RSA5000系列以宽频率覆盖、高信号纯净度及多模式集成（频谱、EMI、VNA、VSA）为核心优势，既能满足基础频谱测量需求，又可应对复杂信号分析与系统测试，为工程师提供高效、精准的一站式射频测试解决方案。
