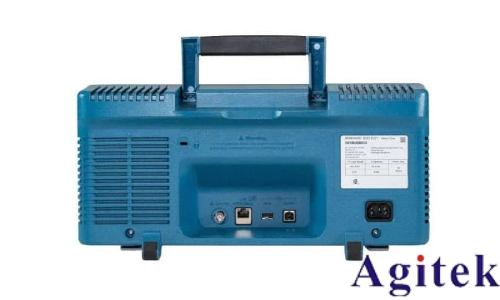

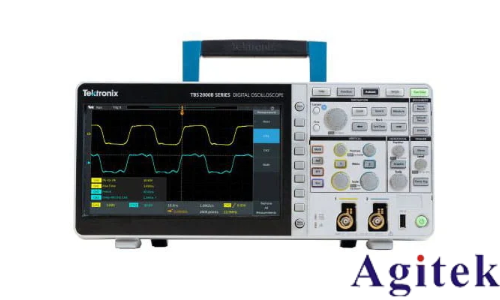

泰克示波器 TBS2072B 的探头在使用前需进行补偿校准,以确保探头与示波器通道匹配,避免信号失真。以下是具体操作步骤:

一、准备工作
连接设备:将示波器电源线接入市电,开机并等待自检完成(屏幕显示正常工作界面)。
探头连接:将需校准的探头(如 P2200 系列)的 BNC 接头插入示波器 CH1 或 CH2 通道,探头探针连接至示波器前端面板的 “PROBE COMP”(探头补偿)信号输出端(通常标有方波图标),探头接地夹连接至旁边的接地端子。
二、进入信号观察模式
设置通道:按下示波器前面板的 “CH1” 或 “CH2” 按键,确保对应通道开启(屏幕左侧通道标识显示为亮色)。
调整参数:
按 “Auto Setup”(自动设置)键,示波器会自动识别探头补偿信号(标准 1kHz 方波),并调整时基和垂直档位至合适范围,屏幕上应显示稳定的方波波形。
若波形不稳定,可旋转 “Horizontal”(水平)旋钮调整时基(建议设为 100μs/div),旋转 “Vertical”(垂直)旋钮调整幅度(建议设为 5V/div),确保方波占满屏幕 2/3 高度。
三、进行探头补偿调节
观察波形失真:
若方波顶部出现过冲(尖峰),说明探头补偿不足;
若方波顶部出现下垂,说明补偿过度。
调节补偿器:
找到探头侧面的补偿调节孔(通常为小螺丝孔),使用探头自带的绝缘调节工具(塑料螺丝刀)轻轻旋转。
边调节边观察屏幕波形,直至方波边缘陡峭、顶部平坦,无明显过冲或下垂(理想波形为标准矩形方波)。
四、验证补偿效果
调节完成后,再次按下 “Auto Setup” 键,确认方波波形稳定无失真。
可断开探头与 “PROBE COMP” 的连接,接入标准信号源(如 1kHz 方波),验证波形显示是否正常,确保补偿生效。
注意事项
每次更换探头或通道后,需重新进行补偿校准。
调节补偿器时动作要轻,避免用力过大损坏探头内部元件。
若多次调节仍无法获得理想波形,可能是探头损坏或示波器通道异常,建议更换探头或联系售后检测。

通过以上步骤,可确保探头与示波器精准匹配,为后续测量提供可靠的信号保真度。
相关产品
7 系列 DPO 提供无与伦比的信号保真度、高 ENOB、低噪声、低抖动、快速测量吞吐量,以及屡获殊荣的 TekScope® 用户界面,使其成为满足高速串行、高能物理和关键射频应用不断发展需求的理想选择。

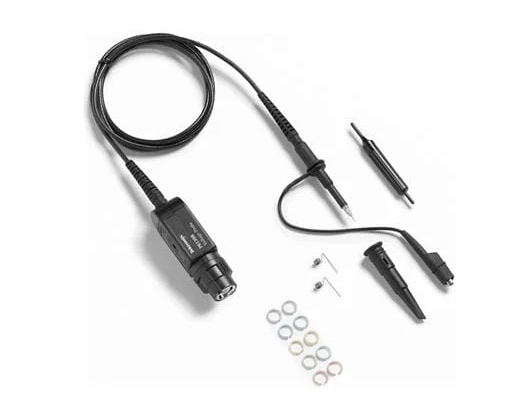

泰克P6139B无源探头 一、关键性能规格: 高带宽:500 MHz的探头带宽,能够准确捕捉高速信号,满足对高频信号精确测量的需求。这使得该探头适用于许

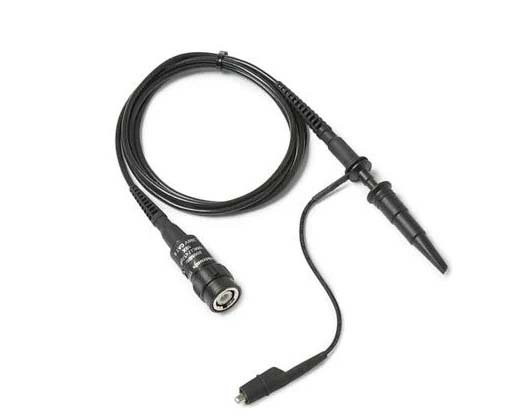

泰克TPP0500B无源探头 一、主要性能指标: 带宽:提供1 GHz、500 MHz和250 MHz三种带宽型号,满足不同应用需求。 输入电容:&l

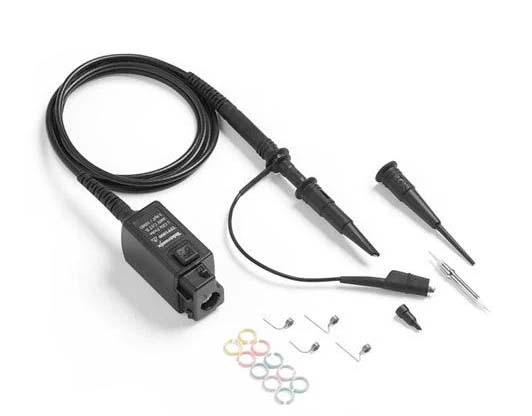

泰克P5050B无源电压探头关键性能规格 500 MHz探头带宽 探头尖端的大输入阻抗(10 mΩ,8pF) 10X衰减因子 300 v CAT I
