为何需要校准？ 网络分析仪测量射频器件时，误差主要分为三类： - 系统误差：由仪器内部装置不理想导致，可重复、可定量描述，可通过校准消除（如频响、方向性、端口失配等误差）；

随机误差：由噪声、开关/连接器重复性差引起，随机不可控，无法校准消除；

漂移误差：校准后因温度变化导致性能漂移，需定期校准补偿。 校准的核心是通过测量已知参数的校准件，建立误差模型，从后续测量中剔除系统误差，保证结果准确。

校准原理 通过测试已知特性的校准件，将测量数据存储并计算误差模型，再用模型修正实际测量结果，本质是明确并消除系统误差的过程。

 三、主要校准方式 按精度从高到低：TRL校准 > 电子校准 > 矢量校准 > 频响校准。

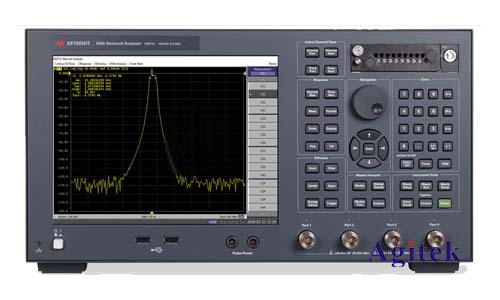

校准关键步骤（以E5071C为例）

单端口校准（反射测试）： 选校准套件（如85032F）→ 按“Cal”→“1-Port Cal”→ 依次连接开路、短路、负载校准件，完成对应测试→ 点击“Done”，阻抗归一至中心点。

2. 直通校准（传输测试）： 用直通头连接目标端口（如1-3）→ 按“Cal”→“Response（Thru）”→ 选择端口组合→ 完成测试，补偿线缆损耗。

五、注意事项

校准前需设定信号功率：电子校准件功率需≥-18dBm，机械校准件建议≤+20dBm；

大功率测试时，射频信号功率需低于端口损坏功率3-6dB，避免直流电平过载；

测量后及时关闭射频激励，养成存储“低功率用户预置”的习惯，防止器件损坏。

校准是保证网络分析仪测量精度的核心操作，需根据测试场景选择合适方式，严格遵循步骤以消除系统误差。
