光电调制是一种通过调节光信号的特性（如强度、相位、频率或偏振）来实现信息传输的技术，广泛应用于光通信、激光雷达和光学测量等高精度领域。本案例中，客户采用频率调制（FM）方法，希望利用信号发生器的序列功能实现不同频率信号的按需触发与动态输出，以满足复杂信号的自动化控制需求。

RIGOL DG5000Pro 凭借其强大的序列模式，有效解决了波形切换效率低、手动操作繁琐以及闭环控制受限等问题，为客户提供了一套高效、稳定的信号管理方案。
测试背景与技术挑战
光电调制涉及对光信号的调制，以优化信息传输的质量。在本案例中，客户使用频率调制方式，通过调整载波频率来增强信号的抗干扰能力和稳定性。然而，在传统测试方案中，工程师通常需要手动切换不同波形，或依赖外部控制系统进行波形管理，这些方式存在以下局限：

波形切换速度较慢，难以满足快速变化的测试需求。

操作复杂，影响实验效率，尤其在多段波形自动化测试场景下。

闭环控制不够灵活，无法根据调制反馈信号智能调整输出频率。

为优化光电调制系统的信号管理，客户提出了三大核心需求：

精准且高速的波形切换，确保在外部触发信号作用下迅速调整输出信号。

智能化测试流程，减少人工干预，提高实验效率。

支持闭环控制，使信号发生器能够根据调制器的反馈信号动态调整输出频率，确保系统更加稳定可靠。
RIGOL 解决方案与产品优势
针对上述挑战，RIGOL 提供了 DG5000Pro 系列函数/任意波形发生器，其序列模式可满足复杂信号管理需求。在该模式下，用户可以预加载多个任意波形，并按设定顺序进行自动切换，同时支持外部触发，实现高度灵活的信号控制。
DG5000Pro 具备显著的技术优势：

高效的信号序列功能：允许用户预先定义多个波形，并按照触发条件进行精准切换，适用于复杂测试环境。

闭环控制能力：结合外部触发信号，利用 JUMP TO 指令 实现波形动态调整，使整个系统能够实时优化调制频率。

简便的自动化操作：支持 FTP 远程文件管理，无需手动操作，即可完成波形加载和调用，大幅提升测试效率。

卓越的经济性：DG5000Pro 提供接近高端型号 DG70000 的功能，但价格更具竞争力，是科研、教学和工程应用的理想选择。

操作步骤与应用实践
远程加载波形并配置序列模式
用户首先通过 FTP 远程传输方式，将目标波形文件导入 DG5000Pro 内存。在序列模式下，可以直接调用已加载的波形，实现高效的信号管理。

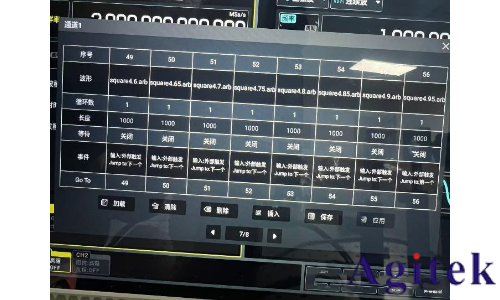

图一：DG5000Pro 序列配置界面

设置 GO TO 参数，优化信号输出
在序列功能中，每个波形条目均可通过 GO TO 参数 实现循环播放，从而确保稳定的信号输出，避免手动干预。
外部触发控制，实现信号动态切换
利用 事件功能 配置外部触发，使 DG5000Pro 在接收到触发信号后自动跳转到下一波形。此外，结合调制器反馈信号，使用 JUMP TO 指令 动态调整输出频率，实现闭环控制，确保系统在运行过程中能够自适应变化的测试条件。

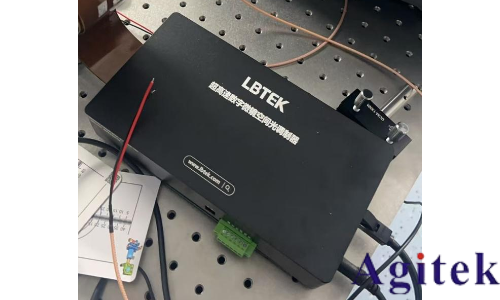

图二：光调制器提供外部触发信号

结论与未来展望
DG5000Pro 在光电调制中的价值体现

精准的序列控制：支持多段波形的无缝切换，满足复杂信号模拟需求。

智能化闭环调制：结合外部触发信号，实现实时波形调整，提高系统自动化水平。

高性价比：DG5000Pro 以合理的成本提供接近高端设备的高级功能，是科研、实验室和教学应用的理想选择。

优化的用户体验：FTP 文件管理 + 直观的序列编辑界面，大幅提升操作便捷性，提高实验效率。

RIGOL 在光电调制测试中的技术引领
作为一款高性能的函数/任意波形发生器，DG5000Pro 在光电调制系统中展现出了极高的适配性和稳定性。其丰富的功能特点使其不仅适用于常规信号测试，还能满足更高精度、更复杂的实验需求。随着技术的持续发展，DG5000Pro 将在更多高端领域发挥重要作用，为光电测试提供强劲支持。
总结
RIGOL DG5000Pro 凭借其强大的序列功能、高度自动化的测试能力及卓越的性价比，成为光电调制测试中的优选方案。其精准的信号管理能力和灵活的触发机制，有效提升了实验效率和系统稳定性，为科研和工程应用提供了可靠保障。未来，DG5000Pro 将继续助力高精度测试领域的发展，为用户带来更加创新、高效的测试体验
