在电子测量领域，准确测试直流电阻是一项重要的工作。LCR 测试仪凭借其独特的功能，能够实现对直流电阻的精准测量，是德科技 E4980A LCR 测试仪便是其中的佼佼者。

LCR 测试仪的测量功能中包含直流电阻测试功能，与数字万用表采用固定直流电源作为输出、利用欧姆定律求得电阻值的方式不同，LCR 测试仪内部会施加正负 0.1V 的电压，然后取两次结果的平均值来求得直流电阻值（仪器的内阻也会参与分压）。

以是德科技 E4980A LCR 测试仪为例，若将测量功能选为 Lp-Rdc 或 Ls-Rdc，仪器会先测量 Lp 或 Ls，之后在 + 0.1V 和 - 0.1V 处测量直流电阻（DCR）。

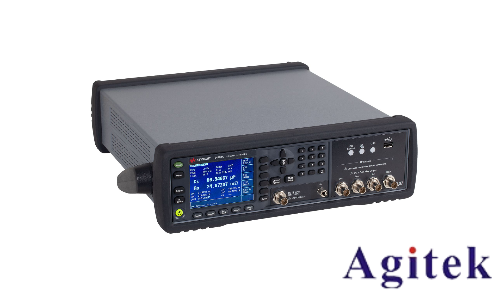

E4980A 精密型 LCR 测试仪

LCR 测试仪测试直流电阻步骤

步骤 1：接通 E4980A。

步骤 2：通过向 MEAS DISPLAY 页面区域填入字段，设置 E4980A 的测量条件。

用光标键将光标移动到 FUNC 字段，并选择 Ls-Rdc。

用光标键将光标移动到 FREQ 字段，并输入 100 MHz。

用光标键将光标移动到 LEVEL 字段，并输入 100 mA。

步骤 3：将测试夹具与 E4980A 连接。

步骤 4：进行修正。为了补偿夹具的残余电感和杂散电容，需进行开路 / 短路修正。

步骤 5：将被测件连接到测试夹具。

步骤 6：按 [Meas Setup] 键。通过内部触发器进行连续测量，并显示已测得的电感 Ls 值和 Rdc 值。

高精度的标准直流电阻测量

发射机线圈和接收机线圈的直流电阻会直接影响能量传输的电阻损耗，因此需要低直流电阻（通常低到毫欧级）来确保高功率传输效率。

直流电阻测量是精密 LCR 表的标配功能，能非常精确地测量低到毫欧级的直流电阻值，同时支持低接触电阻夹具。例如，若线圈的直流电阻是 100 毫欧，E4980A LCR 测试仪的直流电阻精度可达 5%，这意味着真值大约在 95 毫欧到 105 毫欧之间。这样的精度相当高，因为基于自动平衡电桥法的 LCR 表测量低直流电阻存在较大难度。

LCR 测试仪的技术指标中都会给出直流电阻测量技术指标，其相对测量精度与测试信号电压相关。这是因为如果设置＞2Vrms 的 AC 测试信号，无论频率多少，Hpot 输入端都会通过 1:10 衰减器，在此情况下，衰减器会降低信噪比，进而影响直流电阻的测量精度。

综上所述，是德 E4980A LCR 测试仪凭借其独特的测量原理和精准的操作流程，能够高效、准确地完成直流电阻的测试工作，满足各类精密测量场景的需求。
