普源示波器DHO924作为电子测量领域的专业工具，其触发功能是实现精准信号捕获与分析的核心。合理的触发设置不仅能稳定显示波形，还能帮助用户快速定位故障信号，提升测试效率。本文将详细介绍DHO924的触发功能设置方法及应用场景，为用户提供操作指南。

一、基础触发设置：精准定位信号起点

DHO924的基础触发功能涵盖触发源选择、触发条件设定及耦合方式配置，确保对不同类型信号的灵活适配。

1. 触发源选择：支持多源触发，包括通道触发（CH1/CH2）、外部触发（EXT）、市电触发（LINE）及软件触发。例如，在多通道同步测试时，优先选择主信号通道作为触发源，确保波形同步性。

2. 触发条件设定：

边沿触发：监测信号的上升沿或下降沿，适用于分析周期性信号（如方波、正弦波）的相位特征；

电平触发：设定电压阈值，当信号超过或低于该阈值时触发，常用于电源纹波监测；

脉宽触发：捕获特定脉冲宽度信号，用于数字通信协议中的时序违规检测。

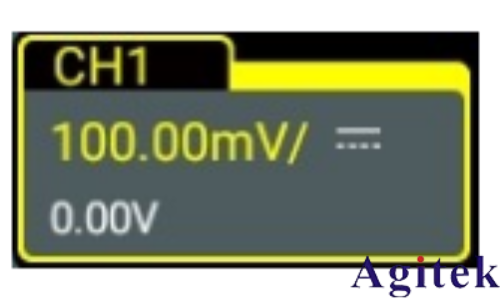

3. 触发耦合方式：包括直流耦合（DC）、交流耦合（AC）及高频/低频抑制模式。例如，观测叠加直流偏置的交流信号时，选择DC耦合可避免触发误判。

二、高级触发模式：复杂信号的智能捕获

DHO924的高级触发功能突破传统局限，通过组合条件与逻辑运算实现复杂场景下的信号锁定。

1. 序列触发：自定义多事件顺序组合（如“上升沿→脉宽异常→下降沿”），仅当完整序列出现时触发。适用于分析多阶段时序电路（如UART通信帧错误）。

2. 逻辑触发：支持多通道逻辑运算（与/或/非），例如监测两通道是否同时满足“CH1高电平且CH2上升沿”，助力数字总线调试。

3. 欠幅触发：捕获信号幅度低于设定阈值的情况，快速定位电源瞬态跌落等异常。

三、实战应用与注意事项

1. 相位差测量：

双通道同步触发，设置同一触发源；

启用“Phase”测量功能，评估电路延迟特性。

2. 谐波分析：

启用FFT功能，观察频谱中的谐波成分（2f、3f等）；

分析THD指标判断信号质量，例如测试开关电源纹波频率。

3. 安全与精度保障：

输入信号不得超过±50V量程，必要时使用限幅器保护电路；

定期校准探头，对比标准信号源校准测量误差；

避免潮湿环境使用，确保接地良好防止干扰。

四、常见问题解决方案

波形不稳定：检查触发条件是否匹配信号特征，调整触发电平或耦合方式；

测量误差大：重新补偿探头，确认接地与带宽适配；

数据丢失：增加存储深度或启用分段存储。

DHO924的触发功能通过基础与高级模式的灵活配置，为电子研发、调试及故障诊断提供了强大工具。掌握触发设置逻辑，结合实战技巧与注意事项，用户可高效应对复杂信号分析场景，实现精准测量与可靠结果。随着示波器技术的迭代，其智能化功能将持续为工程师赋能，助力电子领域技术突破。
