一、问题现象分析

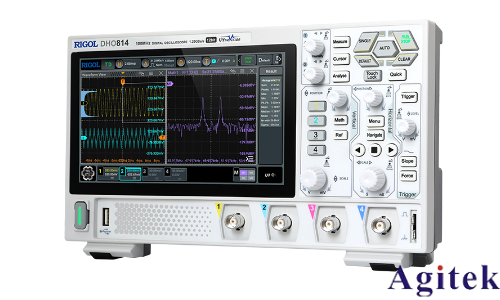

当使用普源示波器DHO812观察右下角1kHz方波校准信号时，如果发现波形显示过粗，通常由以下原因导致：

可能原因排查表

二、专业调整步骤

1. 探头补偿校准（核心解决方案）

操作步骤：

1. 将标配10:1探头接入CH1通道

2. 探头尖端连接右下角"PROBE COMP"端子

3. 接地夹牢固连接接地端

4. 观察屏幕波形，使用小型螺丝刀调节探头补偿电容

调节标准：

理想状态：方波上升/下降沿笔直，无过冲或圆角

过补偿：波形出现明显凸起（如图3左）

欠补偿：波形边缘呈现圆弧状（如图3右）

2. 通道参数优化

1. 垂直设置：

   按CH1→选择耦合方式为"DC"

   设置探头比为10:1（必须与实际使用探头匹配）

   调整垂直刻度至1V/div

2. 水平设置：

   时基调至500μs/div（显示2-3个完整周期）

   关闭插值模式（避免波形人为增粗）

3. 触发设置：

   触发类型：边沿触发

   触发源：CH1

   触发模式：自动

3. 高级显示优化

1. 按"DISPLAY"键进入显示设置

2. 调整：

   波形亮度：70-80%

   余辉时间：关闭或设为最小

   网格亮度：适当降低（增强波形对比度）

三、疑难问题排查

1. 硬件检查清单

确认使用原装探头（第三方探头可能不兼容）

检查BNC接口是否氧化（用无水酒精清洁）

测试其他通道是否也有相同问题

2. 软件故障处理

1. 执行"默认设置"：

   按"UTILITY"→"系统"→"恢复出厂设置"

2. 固件升级：

   官网下载最新固件

   通过USB进行升级

3. 专业测量验证

使用万用表测量校准信号：

频率：应为1.000kHz±1%

幅值：典型3.0Vpp±5%

若测量值超差，需联系售后检修

四、预防措施与维护建议

1. 日常使用规范

每次使用前进行快速探头补偿检查

避免弯曲探头接地线（保持直线状态）

定期清洁探头触点（每季度一次）

2. 存储注意事项

探头应盘旋存放（禁止硬折）

长期不用时取下探头

存放环境湿度<80%

五、技术原理延伸

1. 波形显示机制解析

DHO812采用12-bit ADC转换，理论上波形应更精细。显示过粗实质是：

模拟前端带宽限制

数字滤波处理不当

显示像素映射误差

2. 探头补偿原理

补偿电容用于平衡：

探头电缆分布电容（约100pF/m）

示波器输入电容（通常15-20pF）

调整不当会导致高频分量失真

六、常见问题解答

Q：调节补偿电容后仍无法改善？

A：尝试以下步骤：

1. 更换其他通道测试

2. 使用新探头对比

3. 检查"带宽限制"是否误开启

Q：为什么不同通道显示粗细不同？

A：可能原因：

通道间阻抗特性差异

探头补偿状态不一致

通道校准数据丢失（需重新校准）

Q：能否关闭波形加粗功能？

A：DHO812默认不会人为加粗波形，所谓"粗"是显示问题。可尝试：

关闭模拟余辉

降低波形亮度

使用点显示模式（非矢量连接）

通过本指南的系统调整，DHO812的方波显示问题通常可完美解决。建议按照以下优先级处理：

1. 首要步骤：精确调节探头补偿

2. 次级检查：验证通道参数设置

3. 深度排查：硬件连接与固件状态
