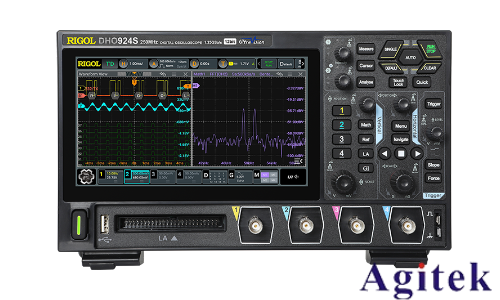

前期准备

连接电源与开机：将示波器电源线接入 220V 交流插座，确保供电稳定。按下电源开关，屏幕亮起，示波器进入自检流程，待自检结束，仪器各项功能就绪，准备进入工作状态。

探头选择与连接：依据测量任务挑选适配探头。若测量一般电路信号，无源探头是常见之选；测量高频或微小信号，则需有源探头出马。以测量通道 1 信号为例，把探头的 BNC 插头稳稳插入示波器通道 1 的 BNC 插座，旋紧避免松动，同时将探头接地夹连接到被测电路的接地端，保障测量参考地一致，让信号传输稳定无干扰。

基础设置环节

通道设置：按下面板上的 “CH1” 按键选中通道 1（若测量其他通道信号，对应选择即可）。在通道设置菜单中，依据信号特性调整耦合方式。比如测量含直流分量的信号，选直流（DC）耦合；只想观察交流信号，用交流（AC）耦合去除直流成分。根据探头实际衰减比，设置探头衰减系数，如 10:1 探头，对应设置为 10。此外，还可设置带宽限制，若测低频信号，设为 20MHz 能有效滤除高频噪声，让测量更精准。

时基设置：转动 “TIME/DIV” 旋钮调节时基。时基决定屏幕上每个水平格代表的时间长度。比如测量频率 1kHz 的信号，其周期 1ms，此时将时基设为 500μs/div 或 1ms/div，就能在屏幕上清晰呈现 1 - 2 个信号周期，方便观察信号全貌。

垂直档位设置：通过 “VOLTS/DIV” 旋钮设置垂直档位，即每个垂直格代表的电压幅度。根据预估的被测信号幅度，合理调整垂直档位。假设预估信号峰峰值 5V，将垂直档位设为 1V/div，可使信号波形在屏幕垂直方向占据合适范围，细节尽显，便于分析。

触发设置要点

触发是稳定捕获和显示重复信号的关键。DHO914 示波器常见触发模式有边沿触发、脉宽触发、视频触发等，对于多数周期性信号，边沿触发应用最广。

触发模式选择：按下 “TRIGGER MENU” 按钮，在触发菜单里选定 “边沿触发” 模式，因其能精准捕捉信号上升沿或下降沿，契合多数信号特性。

触发电平调整：旋转 “LEVEL” 旋钮，将触发电平设定在信号有效电平范围。以幅值 3V 的正弦信号为例，把触发电平设为 1.5V 左右，示波器便能在信号上升沿或下降沿达到该电平时触发，确保波形稳定显示，避免波形跳动、闪烁等不稳定情况。

触发源确定：根据测量情况，将触发源设为连接被测信号的对应通道。若测量通道 1 信号，触发源就设为 “CH1”，保证触发信号来源精准，为稳定测量奠定基础。

信号测量操作

完成上述各项设置后，把探头接触被测信号源，示波器屏幕应即刻显示出信号波形。要是波形显示不理想，比如不稳定、密集或异常，别着急，返回相应设置菜单，微调时基、垂直档位、触发等参数。比如波形太密集，可适当增大时基；波形跳动，重新校准触发电平，直至获得清晰、稳定的信号波形。

测量参数获取

普源 DHO914 示波器具备强大测量功能，能自动测算信号多种参数，像峰峰值、频率、周期、上升时间、下降时间等。按下 “MEASURE” 按钮，在测量菜单里勾选所需测量参数，示波器便会自动计算并在屏幕醒目位置显示测量结果，为分析信号提供数据支撑。

数据保存与导出

若需留存测量数据或波形，操作也很简便。把 U 盘插入示波器 USB 接口，按下 “STORAGE” 按钮，在存储菜单里，按需选择保存类型（如波形存为 BMP 格式，数据存为 CSV 格式）和保存位置（选定 U 盘），接着输入文件名，确认保存即可。后续可将 U 盘连到计算机，进一步查看、分析数据，方便数据管理与后续处理。
