一、准备工作

连接电源：将示波器电源线正确连接到市电插座，确保供电稳定。开启示波器电源开关，等待设备完成自检，自检通过后，示波器各项功能方可正常使用。

连接探头：根据测量需求选择合适的探头，如无源探头或有源探头，并将其连接到示波器的输入通道。例如，若要测量一般电路信号，无源探头即可满足需求；若测量高频或微小信号，则需使用有源探头。连接时，务必确保探头与通道接口紧密连接，避免信号传输不稳定。以连接通道 1 为例，将探头的 BNC 插头插入示波器通道 1 的 BNC 插座，拧紧以固定。同时，将探头的接地夹连接到被测电路的接地端，保证测量参考地的一致性。

二、基本设置

通道设置：按下示波器面板上的 “CH1” 或 “CH2” 等通道选择按钮，选中需要设置的通道。此时，屏幕会显示该通道的设置菜单。在菜单中，您可以设置通道的耦合方式（直流 DC 耦合用于测量包含直流分量的信号，交流 AC 耦合用于去除直流分量，只观察交流信号）、带宽限制（如测量低频信号，可设置 20MHz 带宽限制，滤除高频噪声）、探头衰减系数（根据实际使用的探头衰减比进行设置，如 10:1 探头，衰减系数设为 10）等参数。

时基设置：通过旋转示波器面板上的 “TIME/DIV” 旋钮，调整时基。时基决定了示波器屏幕上每个水平格代表的时间长度。例如，测量频率为 1kHz 的信号，其周期为 1ms，可将时基设置为 500μs/div，这样在屏幕上能够清晰显示 2 个信号周期。

垂直档位设置：转动 “VOLTS/DIV” 旋钮，设置垂直档位，即每个垂直格代表的电压幅度。根据被测信号的预估幅度，合理调整垂直档位，使信号波形在屏幕上占据合适的显示范围，既不会因幅度过大而超出屏幕显示，也不会因幅度过小而难以观察细节。比如，若预估信号峰峰值为 5V，可将垂直档位设置为 1V/div。

三、触发设置

触发功能用于稳定地捕获和显示重复信号。常见的触发模式有边沿触发、脉宽触发、视频触发等。对于一般的周期性信号，边沿触发最为常用。

选择触发模式：按下 “TRIGGER MENU” 按钮，在触发菜单中选择 “边沿触发”。

设置触发电平：旋转 “LEVEL” 旋钮，将触发电平设置在信号的有效电平范围内。例如，对于一个幅值为 3V 的正弦信号，触发电平可设置在 1.5V 左右，确保示波器能够在信号上升沿或下降沿达到该电平时触发，稳定显示波形。

选择触发源：根据实际测量情况，选择触发源为对应的通道，如测量通道 1 的信号，则将触发源设置为 “CH1”。

四、测量信号

完成上述设置后，将探头接触被测信号源。此时，示波器屏幕上应显示出被测信号的波形。若波形显示不稳定或异常，可返回相应设置菜单，对时基、垂直档位、触发等参数进行微调。例如，若波形显示过于密集，可增大时基；若波形上下跳动，可重新调整触发电平。

五、测量参数

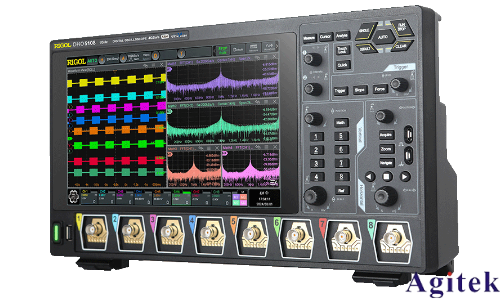

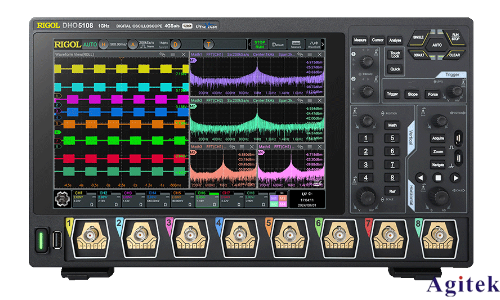

普源 DHO5058 示波器具备强大的测量功能，可自动测量信号的多种参数，如峰峰值、频率、周期、上升时间、下降时间等。按下 “MEASURE” 按钮，在测量菜单中选择需要测量的参数，示波器将自动计算并在屏幕上显示测量结果。

六、数据保存与导出

若需要保存测量数据或波形，可通过以下步骤操作。将 U 盘插入示波器的 USB 接口，按下 “STORAGE” 按钮，在存储菜单中选择保存类型（如波形图像保存为 BMP 格式，测量数据保存为 CSV 格式）、保存位置（选择 U 盘），然后输入文件名，确认保存。保存完成后，可将 U 盘连接到计算机，进一步查看和分析数据。
