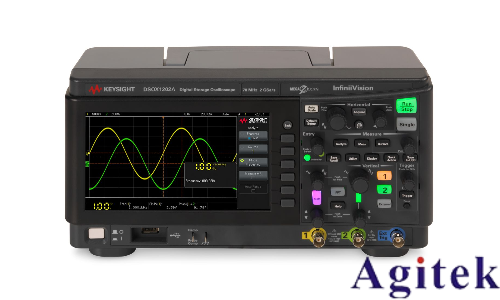

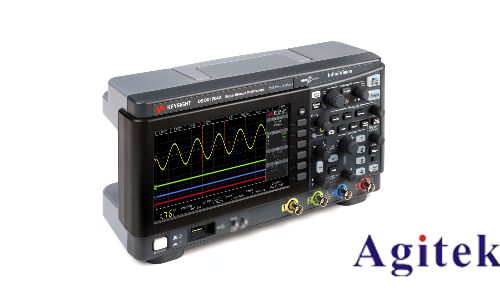

是德示波器DSOX1202A作为一款高性能数字示波器，其灵活多样的触发模式为用户分析复杂信号提供了强大支持。正确配置触发模式不仅能稳定显示波形，还能高效捕捉瞬态、异常信号，提升测试效率。本文将详细介绍DSOX1202A触发模式的设置方法及使用技巧，帮助用户快速掌握核心功能。

一、触发模式类型与选择

DSOX1202A提供多种触发模式，适用于不同信号分析场景：

1. 自动模式（Auto）：适用于快速观察未知信号。示波器自动调整扫描速率和垂直灵敏度，无需手动设置触发条件，适合初步信号检测。

2. 常规模式（Normal）：需手动设置触发源、电平、边沿等参数。仅当触发条件满足时更新波形，适用于稳定信号的精确分析。

3. 单次模式（Single）：触发一次后停止扫描，需手动重启。专用于捕捉单次事件（如瞬态故障、脉冲信号），需确保触发条件准确以避免错过目标信号。

二、触发模式设置步骤（以DSOX1202A为例）

1. 切换触发模式：

按下示波器面板上的“Trigger”菜单键；

使用旋钮或方向键选择“Auto”“Normal”或“Single”模式；

确认选择后，示波器按设定模式工作。

2. 常规模式配置（关键参数）：

触发源选择：通过“Trigger Source”菜单选通道（CH1/CH2）或外部触发；

触发电平：调整至波形关键点（如上升沿50%幅度）；

触发边沿：设定为“上升沿”或“下降沿”；

高级类型：可选脉宽触发、I²C/SPI协议触发等，针对特定信号特征。

3. 单次模式使用注意事项：

触发条件需严格匹配目标信号特征（如特定电压、脉宽）；

启用“预触发”功能，捕获触发前数据，便于分析信号演变。

三、实战应用与优化技巧

1. 调试I²C通信故障：

触发源设为CH1（连接SDA线）；

触发类型选“I²C Address”，条件设为目标地址（如0x50）；

仅当检测到指定地址时触发，快速定位数据帧错误。

2. 捕捉瞬态信号：

单次模式下放宽电平或时间阈值，避免触发条件过严；

启用“触发释抑”功能防止重复触发，确保单次捕获的稳定性。

四、故障排除与安全提示

1. 波形不更新：

检查触发源是否正确选择输入通道；

确认触发电平是否在信号有效范围内。

2. 触发抖动或不稳定：

检查探头连接是否牢固，避免信号干扰；

启用触发释抑或调整触发灵敏度。

3. 高压信号测量安全：

使用高压差分探头并确保示波器正确接地，避免触电风险；

优先选择与待测信号最相关的触发源（如时钟信号而非噪声源）。

合理配置触发模式是示波器高效分析信号的关键。DSOX1202A通过灵活的触发源选择、参数定制及高级触发类型，满足从基础观测到复杂协议解码的需求。用户需结合信号特性（频率、幅度、噪声水平）优化设置，并遵循安全规范，方能充分发挥设备性能，精准捕获目标信号，助力电子设计与调试工作。
