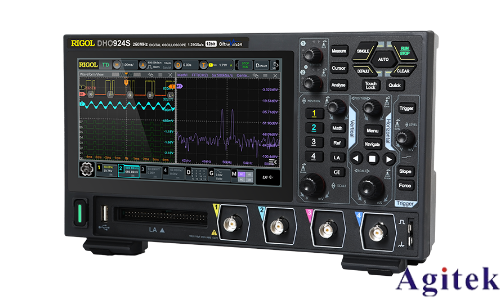

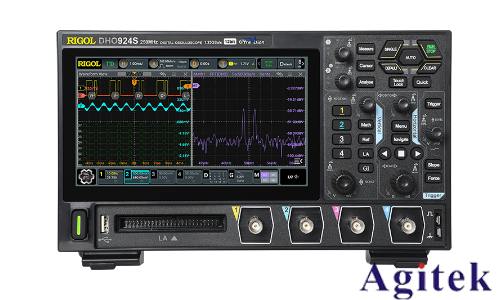

电源纹波是评估电源性能的关键指标，过高的纹波可能影响电子设备的稳定性。普源示波器DHO900作为高精度测试工具，能够准确测量电源纹波。本文将详细介绍使用该设备完成纹波测试的步骤及注意事项。

一、准备工作

1. 设备检查：确保DHO900示波器与被测电源处于关闭状态，避免意外损坏。

2. 连接电路：将示波器通道1的探头正极连接电源输出端，负极通过短接地线连接电源地线。避免使用过长接地线，减少电磁干扰。

3. 探头配置：选择1X衰减比例的探头（如具备20MHz带宽），避免高频信号衰减或噪声放大。若使用10X探头，需确保示波器设置匹配衰减系数。

二、参数设置

1. 耦合方式：选择AC耦合模式，滤除直流分量，仅显示交流纹波信号。若直流电压过高导致纹波无法观测，AC耦合可优化显示效果。

2. 带宽限制：设置示波器带宽为20MHz。此举可滤除高于20MHz的高频噪声，确保纹波测量不受干扰。

3. 触发设置：选择边沿触发，信源设为通道1，斜率上升。触发模式调整为“自动”以稳定显示波形；如需捕捉特定波形，切换至“正常”模式并设置合适触发电平。

4. 垂直与水平缩放：调整垂直刻度至合适范围（如50mV/div），时间基准选择10ms/div或根据纹波频率优化，确保波形完整显示。

三、测试操作

1. 启动电源：打开被测电源，观察示波器屏幕上的波形。纹波表现为叠加在直流线上的微小交流波动。

2. 精细调整：通过光标功能测量纹波的峰峰值（PK-PK）或有效值，利用FFT功能进行频谱分析，定位噪声来源。

3. 负载影响测试：调整负载大小或更换滤波电容，观察纹波变化，评估电源稳定性。

四、注意事项

1. 安全操作：避免接触高压部分，确保示波器输入阻抗匹配，防止负载效应影响测试结果。

2. 环境干扰：缩短探头接地线、使用接地弹簧或双绞线连接，减少电磁辐射耦合的噪声。

3. 参数验证：确认探头衰减比例与示波器设置一致，避免测量误差。例如，探头设为×10档时，示波器通道必须对应设置×10衰减。

五、结果分析

根据测量数据评估纹波是否满足应用需求。例如，精密仪器电源纹波需低于10mV，而工业设备可容忍50mV左右。结合频谱分析，针对性优化滤波电路设计。

通过规范操作普源示波器DHO900，可准确获取电源纹波数据，为电源性能优化及电子设备调试提供可靠依据。遵循上述步骤与注意事项，能有效提升测试效率与结果准确性。
