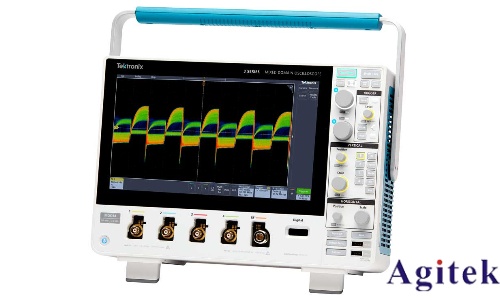

在高速数字通信、新能源汽车、5G射频等前沿领域，信号传输速率不断突破极限，这对测试设备的精度与灵活性提出了严苛要求。泰克MSO6系列示波器凭借其先进的ADC技术、超高性能参数及融合时频域分析能力，成为工程师攻克高速信号分析难题的利器。本文将通过实测案例，深入探讨其核心优势与应用价值。

一、ADC性能实测：细节捕捉的基石

泰克MSO6系列示波器采用12-bit高分辨率ADC，相比传统8-bit示波器，垂直量化精度提升4倍。在实测中，当分析低幅度高速信号时，其可清晰分辨0.1mV级信号细节，有效降低量化误差。例如，在测试10Gbps光模块眼图时，12-bit分辨率能够准确呈现波形边缘的微小抖动，为信号完整性评估提供可靠数据。同时，其超低本底噪声（4GHz带宽下低至51.5μV）进一步保证了微弱信号的测量精度。

二、高速信号分析实战：多维度工具链赋能

1. 时频域联合分析：通过频谱视图与实时FFT功能，可同步观察时域波形与频域干扰。例如，在调试开关电源的高频噪声时，示波器能快速定位数百MHz的干扰频段，结合时域标记锁定干扰源时间点。

2. 抖动与眼图深度解析：内置DJA软件可将总体抖动分解为随机抖动（RJ）、确定性抖动（DJ）等成分，并生成抖动频谱图。实测中，对PCIe 5.0信号进行眼图分析时，MSO6系列可精确测量上升沿抖动至皮秒级，辅助工程师优化时序设计。

3. 协议触发与解码：支持UART、CAN、以太网等协议触发与解码，简化复杂通信调试。例如，在汽车电子系统中捕获特定ID的CAN帧触发，并实时解码数据包，大幅提升故障定位效率。

三、应用场景突破：从实验室到产线的全覆盖

1. 高速数字接口测试：针对USB3.2、HDMI2.1等标准，MSO6系列提供自动化一致性测试软件，一键生成符合行业规范的测试报告。

2. 电源完整性验证：利用TDR模块（选配）测量PCB走线阻抗，实测中可分辨1ps级反射信号，助力优化PDN设计。

3. 射频前端调试：通过RF触发与频谱分析功能，捕获瞬态调制信号，配合10GHz带宽实现毫米波频段信号的实时解析。

四、技术前瞻性与投资灵活性

泰克MSO6系列支持硬件参数按需升级（带宽从1GHz至10GHz），分析软件模块可扩展，显著降低长期测试成本。其FlexChannel技术允许动态配置模拟/数字通道，兼顾多信号类型测试需求。此外，250Mpts存储深度与50GS/s采样率的组合，确保在长时间监测中不失细节。

泰克MSO6系列示波器以高性能ADC为核心，结合时频域融合分析工具链与灵活扩展能力，为工程师解锁了高速信号分析的更深维度。无论是研发阶段的信号特性挖掘，还是生产线的批量测试，其精准测量与智能分析功能正推动着新一代高速电子系统的创新与可靠性验证。
