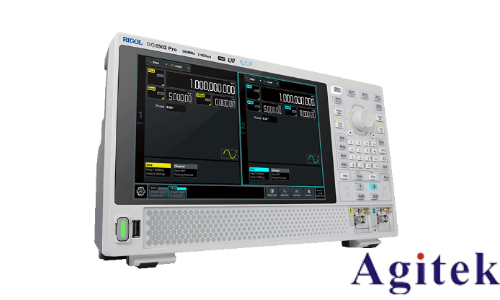

普源精电DG4000系列函数信号发生器是一款功能强大的信号生成设备，广泛应用于电子测试、科研实验和教学等领域。本文将为您提供详细的使用指南，帮助您快速掌握设备操作，实现高效信号生成与调试。

一、快速入门：基础操作指南

1.电源与启动

确认电源线连接至设备后，将电源开关按键弹出至“关”位置。按下电源开关，设备启动，LED显示窗口亮起。

首次使用建议检查所有连接端口是否紧固，避免信号输出异常。

2.信号频率调节

通过“频率调节旋钮”控制输出频率：顺时针旋转增大频率，逆时针旋转减小。配合“微调旋钮”可实现精细调节。

使用“频率范围选择开关”切换频率档位，确保显示窗口数值在测量范围内（溢出指示灯亮时表示超出量程）。

3.波形选择与输出配置

按“波形选择开关”对应键切换正弦波、方波、锯齿波等波形。

调节“占空比开关”并配合旋钮改变波形占空比，指示灯亮时生效。

通过“衰减开关”组合20dB、40dB、60dB档位降低输出电压，注意负载为50Ω时需将读数÷2。

4.输出端口与电平调节

电压输出通过专用端口连接，使用“幅度调节旋钮”控制输出电压幅度。

按“电平调节开关”调节直流偏置电平，指示灯亮后旋钮生效。

如需TTL/CMOS信号，使用对应端口输出。

二、高级功能应用

1.扫频与信号扫描

按下“扫频开关”，输出端口生成扫频信号。通过“速率旋钮”调节扫频速度，“线性/对数开关”切换扫描模式（线性或对数）。

适用于频谱分析或系统响应测试场景。

2.计数与外测频率

使用“计数/频率端口”输入外部信号，按“外测频开关”显示外部频率或计数值。

配合“计数/复位开关”实现计数功能，复位键可清零显示。

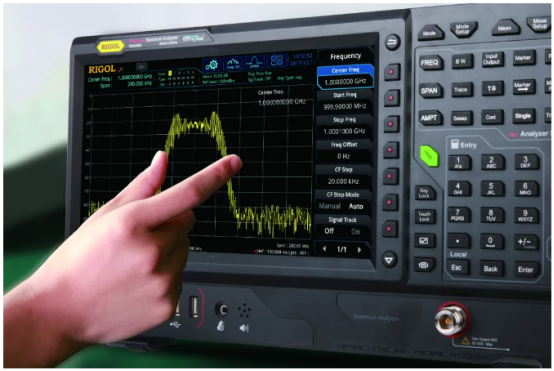

3.触摸屏操作（适用带触摸屏型号）

主屏幕翻转角度可通过拖动图标调节，长按“固定角度图标”保存常用角度，后续一键调用。

支持多点触控：触摸菜单、捏合缩放波形、拖动窗口控件，提升操作效率。

三、注意事项与维护

1.安全操作

调整主屏幕翻转时避免手部靠近屏幕缝隙，防止夹伤。

高频或高功率输出时确保设备散热良好，避免过热。

2.参数校准

定期使用内置校准功能或外部标准仪器验证频率、幅度精度。

清洁设备时断电操作，使用干燥软布擦拭，避免液体接触内部电路。

3.故障排查

LED溢出指示灯亮：检查频率范围设置或输入信号是否超限。

输出异常：确认衰减开关、负载阻抗是否正确配置。

四、应用场景示例

1.电子电路调试：生成特定频率、占空比的方波，测试触发电路响应。

2.音频测试：输出正弦波信号，配合示波器分析放大器的频率特性。

3.教学演示：利用扫频功能展示滤波器频率响应曲线，直观教学。

普源精电DG4000系列凭借其丰富的功能和灵活的操作界面，能满足多领域信号生成需求。掌握基础操作与高级功能后，用户可高效完成各类测试任务。建议定期阅读设备手册更新内容，结合实际操作积累经验，充分发挥设备性能优势。
