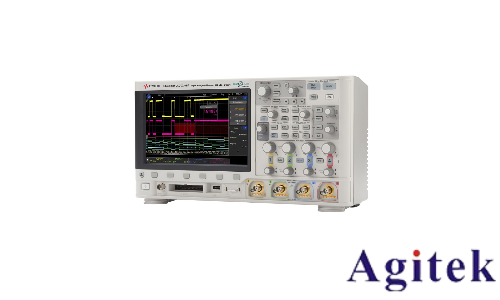

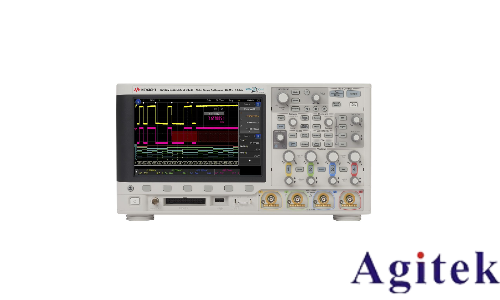

是德示波器MSOX3104A作为一款高性能测量工具，其触发设置是准确捕获和分析信号的关键。掌握触发功能，不仅能稳定显示波形，还能在复杂信号环境中快速定位异常，大幅提升调试效率。本文将深入讲解其触发设置方法及应用场景。

一、基础触发设置：构建信号捕获的“锚点”

触发设置的核心在于确定示波器何时开始采集数据。MSOX3104A支持多种触发模式，基础操作分为三步：首先，通过菜单选择触发源（如CH1/CH2通道或外部触发输入）；其次，设置触发电平（即信号电压阈值）和触发边沿（上升沿/下降沿）；最后，调整触发斜率或延迟时间优化捕获精度。例如，分析周期性正弦波时，将触发源设为信号通道，电平置于波形幅度的50%，边沿选上升沿，即可稳定显示同步波形。

二、高级触发模式：应对复杂信号场景

1. 边沿触发：适用于常规信号同步。通过设定电压阈值和边沿方向，捕捉特定电平点的波形变化。

2. 脉宽触发：检测脉冲宽度异常。例如，设置“大于50ns”的脉宽触发，可快速识别通信协议中的超时帧。

3. 视频触发：针对NTSC/PAL等视频信号，自动同步行/场信号，便于分析图像传输中的失真问题。

4. 协议触发：支持I²C/SPI等总线解码。例如，设置I²C地址触发（如0x50），仅捕获目标设备的数据帧，简化嵌入式系统调试。

5. 序列触发：通过多条件组合（如“上升沿→特定电压值→下降沿”）捕捉复杂时序问题。

三、实战案例：调试I²C通信故障

当I²C总线出现数据丢失时，可启用协议触发：连接SDA线至CH1，触发类型选“I²C Address”，设置触发条件为“检测到地址0x50且数据位第8位为1”。示波器仅捕获目标地址的写操作，结合解码显示，快速定位数据帧错误。

四、触发故障排除与优化

若波形显示不稳定，需检查：①触发源是否与信号输入通道一致；②触发电平是否在信号有效范围内；③是否启用“触发释抑”避免重复触发。单次模式下无法捕获瞬态信号时，可尝试放宽电平阈值或使用预触发功能，提前捕获数据。

五、安全与**实践

高压信号测量需使用差分探头并确保接地；调试多设备系统时，优先选择时钟信号作为触发源；定期校准示波器，保存触发配置参数以复现故障场景。

触发设置是示波器应用的“灵魂”。通过合理配置触发模式与参数，MSOX3104A不仅能精准捕获目标信号，更能为工程师提供深入信号本质的分析视角。掌握这一技术，将助力电子设计、通信调试等领域的效率革新。
