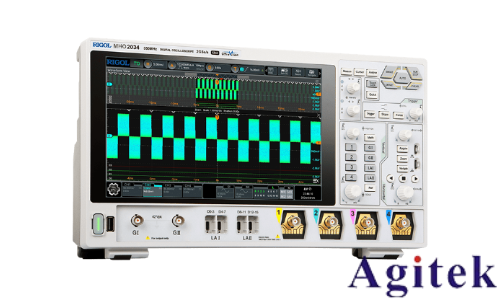

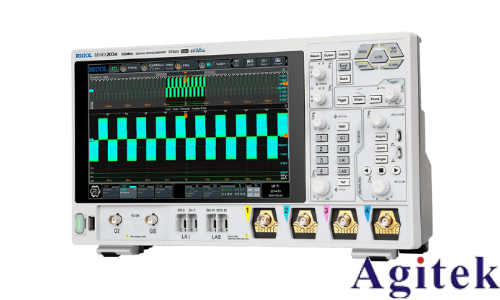

电源噪声是影响电子设备性能的重要因素，精准分析电源纹波、开关噪声等对于提高系统稳定性至关重要。普德示波器MHO2000凭借高带宽、高分辨率及丰富的分析功能，为电源噪声测试提供了多种解决方案。本文介绍五种实用方法，帮助用户高效定位噪声源头，优化电源设计。

方法一：优化探头连接与输入配置

电源噪声测量需从硬件连接入手。建议使用标配探头并确保接地端与电路公共地可靠连接。高频信号测量时采用10:1衰减探头，避免信号过载；若需捕捉微伏级信号，可自制1:1 50Ω探头（如图9所示），直接连接示波器50Ω输入，降低探头引入的噪声。同时，将垂直灵敏度调至信号幅度的50%-80%（如50mV信号设置20mV/div），确保测量精度。

方法二：触发系统精准锁定目标信号

稳定的触发设置是捕获噪声的关键。选择“单次触发模式”，设置触发源为与噪声相关的信号（如开关电源的同步信号），并调整触发电平与触发边沿（上升/下降沿）。例如，针对脉冲噪声，设置边沿触发并微调电平阈值，确保每次捕获的波形相位一致，避免随机信号干扰。

方法三：高分辨率与平均降噪技术

MHO2000的高分辨率模式（如12-bit）可显著提升信噪比。启用Hi-Res模式后，示波器通过多次采样叠加平均，有效抑制随机噪声。例如，设置1024次平均处理，可使信噪比改善30dB，清晰呈现10μV级纹波细节。同时，配合自适应量程技术自动适配信号强度，避免手动调节引入误差。

方法四：频域分析揭示噪声频谱特性

时域测量仅反映噪声幅度，频域分析则能定位噪声根源。利用示波器的频谱分析功能（如FFT模块），实时显示噪声频谱分布。例如，在开关电源测试中，频谱峰值可指示PWM频率及其谐波，帮助排查EMI干扰或高频寄生振荡。通过量化各频段噪声贡献率，快速锁定关键频点（如某电源模块4MHz谐波超标，调整PWM频率后噪声下降12dB）。

方法五：环境干扰抑制与隔离技术

外部电磁干扰（EMI）常影响测量结果。建议使用屏蔽电缆与金属盒隔离示波器与待测电源，减少辐射噪声侵入。同时，优化供电环境：选用低噪声电源，避免与高频设备共用电源线路；调节示波器工作温度，降低内部热噪声。此外，通过数字滤波技术进一步滤除工频干扰（如50Hz/60Hz），提高测量纯净度。

通过探头优化、触发控制、高分辨率技术、频域分析及环境隔离五大方法的协同应用，普德示波器MHO2000可精准量化电源噪声，助力工程师从时域到频域全面诊断问题。未来，随着AI降噪算法的融合，电源噪声分析将迈向智能化、自动化，为精密电源设计提供更强支撑。
