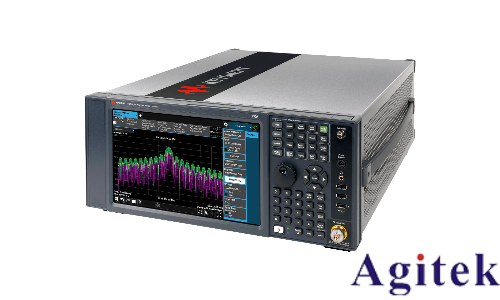

是德科技（Keysight）N9020A频谱分析仪作为高性能射频测试设备，广泛应用于无线通信、电磁兼容性测试及射频器件表征等领域。其动态范围直接影响信号测量的精度与可靠性。本文将探讨N9020A动态范围的扩展方式，帮助工程师通过硬件配置、软件优化及测试策略提升测量性能。

一、硬件选件优化动态范围基础性能

N9020A的动态范围扩展依赖于灵活的可选硬件模块。标配设备已具备-166 dBm的显示平均噪声电平（DANL），但通过添加前置放大器选件（如P03前置放大器），可将DANL进一步降低至-176 dBm，显著增强弱信号检测能力。此外，选配本底噪声扩展功能（NFE选件）可在低频段改善噪声基底10 dB，降低环境噪声干扰。三阶截获点（TOI）高达+22 dBm，结合动态范围增强选件，系统可在高功率输入下减少失真，扩展测量动态区间。

二、频率与分析带宽的动态适配

N9020A支持频率范围扩展至26.5 GHz，并通过智能混频器可达1.1 THz。在不同频段测试时，需灵活调整分析带宽（RBW）与视频带宽（VBW）。例如，在宽频段扫描中采用160 MHz分析带宽捕捉宽带信号，而在窄带信号分析中缩小RBW至10 kHz，提升分辨率并抑制带外噪声。通过优化RBW/VBW比例（通常设置为1/3至1/10），可在保持测量速度的同时最大化动态范围。

三、实时频谱分析应对复杂信号环境

面对瞬态信号或脉冲干扰，N9020A的实时频谱分析功能（选件）成为关键。其100%信号截获能力可捕获短至3.57 μs的瞬态信号，结合频谱瀑布图显示，用户可实时观测信号随时间的变化。通过触发阈值设定与频谱存储功能，系统自动捕获异常信号并分析其动态特性，避免因信号瞬变导致的测量盲区。

四、软件算法与校准提升精度

内置的89600 VSA软件支持75种信号格式的矢量分析，通过数字信号处理算法修正测量误差。例如，噪声校正功能可补偿硬件非线性，提升W-CDMA邻道泄漏比（ACLR）的动态范围至-78 dB。MATLAB数据分析接口允许用户自定义算法，进一步优化信号解调与失真分析。定期使用校准套件（如N9020A校准标准）进行系统校准，可确保幅度精度维持在±0.23 dB，保障动态范围指标的长期稳定性。

五、外部设备协同扩展极限性能

在高频段或极端测试场景中，可配合外部混频器与衰减器扩展动态范围。例如，使用第三方混频器将频率覆盖扩展至110 GHz时，需合理配置输入衰减器防止信号过载，同时调整参考电平（Ref Level）匹配输入信号强度。通过LXI标准的自动化接口，实现多仪器协同测试，例如与信号源联动，动态调整激励信号功率，扩展被测设备的动态响应评估能力。

通过硬件选件升级、参数动态适配、实时分析技术与算法优化，N9020A的动态范围可灵活扩展至极限性能。工程师需根据实际测试需求组合上述策略，在复杂电磁环境中实现从微伏级弱信号到高功率射频的精准测量，为新一代无线通信与射频系统的研发验证提供可靠保障。
