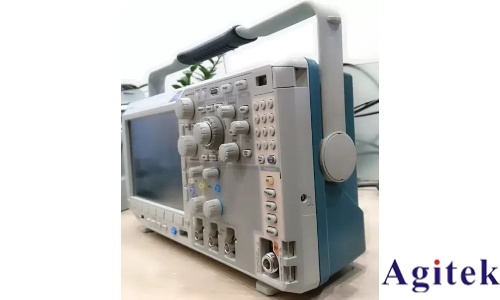

泰克示波器MSO66B作为一款高性能测试仪器，在电子工程、科研和故障诊断中扮演着关键角色。正确设置输入阻抗是确保信号测量准确性的基础，本文将详细介绍MSO66B输入阻抗的设置方法及注意事项，帮助用户优化测量效果。

一、输入阻抗的基本概念与重要性

示波器的输入阻抗由电阻和电容组成，分为高阻抗（如1MΩ）和低阻抗（如50Ω）两种模式。高阻抗适用于低频、高电压信号，减少信号源负载影响；低阻抗适用于高频信号，降低寄生电容效应。MSO66B默认输入阻抗通常为1MΩ，但根据测量场景需灵活调整。

二、输入阻抗设置步骤

1. 连接与检查：确保示波器与待测电路正确连接，避免外部干扰。使用匹配的探头，并确认探头衰减系数（如1X或10X）已正确设置。

2. 进入垂直设置菜单：按下示波器面板上的“Vertical”按钮，选择目标输入通道（如CH1或CH2）。

3. 调整耦合方式：在垂直菜单中，选择“Coupling”选项。常见模式包括DC（直流耦合，保留信号所有成分）、AC（交流耦合，滤除直流分量）和接地。高频信号测量通常选择AC耦合，并配合低阻抗模式。

4. 设置输入电阻：通过菜单或旋钮调整输入电阻值。例如，在高频测量中，将输入阻抗切换至50Ω模式，以匹配传输线特性阻抗，减少信号反射。

5. 触发与波形观察：调整触发电平，确保波形稳定显示。观察屏幕上的信号波形，验证阻抗设置是否有效，必要时微调参数。

三、高频信号测量的优化技巧

寄生电容补偿：使用探头时，若存在高频失真，可通过探头补偿调节功能优化响应。

时间窗口调整：利用示波器的时基缩放功能，放大关键时间段，便于观察信号细节。

频谱分析验证：通过MSO66B的FFT功能，分析信号频率成分，确认是否存在因阻抗不匹配导致的频域失真。

四、注意事项与安全规范

1. 避免过载：测量高电压信号时，确保输入阻抗设置在安全范围内，防止示波器损坏。

2. 定期校准：使用校准信号源定期校验示波器阻抗，保证测量精度。

3. 环境要求：避免在强电磁干扰环境下操作，防止测量数据受干扰。

五、实际案例应用

例如，在测量射频电路的高频信号时，将输入阻抗切换至50Ω，配合AC耦合，可有效捕捉信号的快速变化边缘，避免因阻抗不匹配导致的波形畸变。同时，通过示波器的数学功能（如求导、积分）进一步分析信号特性。

合理设置输入阻抗是发挥泰克MSO66B性能的核心环节。通过理解信号特性、灵活调整耦合模式与阻抗值，用户可大幅提升测量准确性，满足不同场景下的测试需求。操作时务必参考设备手册，遵循安全规范，持续优化设置参数，助力电子设计与调试工作高效开展。
