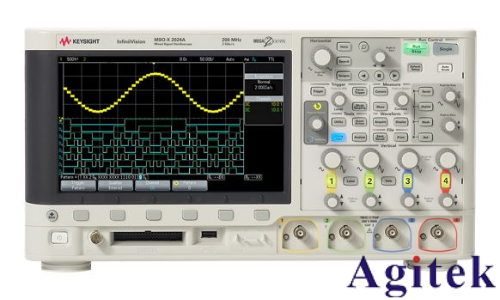

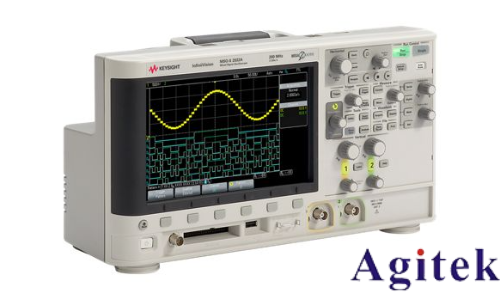

是德示波器DSOX2024A作为一款高性能电子测试仪器，其滚动模式（Roll Mode）为工程师提供了实时观察信号动态变化的强大功能。该模式通过连续刷新波形数据，以水平滚动方式呈现信号随时间的变化趋势，特别适用于监测电源纹波、通信信号包络及机械振动等场景。本文将详细介绍DSOX2024A滚动模式的设置步骤及优化技巧。

一、滚动模式设置步骤

1. 进入滚动模式

按下示波器前面板上的“Horiz”（水平控制）按钮，进入水平设置菜单。通过旋钮或方向键选择“Acquisition Mode”，切换至“Roll”模式。确认后，屏幕波形将自右向左滚动显示，默认时基为自动调整状态。

2. 调整滚动速度

滚动速度由水平时基（Horizontal Scale）决定，范围通常为200 ms/div至1s/div。旋转“Horizontal Position/Scale”旋钮调整数值：数值越小（如200 ms/div），滚动速度越快，适合观察快速变化信号；数值越大（如1 s/div），滚动速度越慢，便于分析信号细节。例如，监测50 Hz电源纹波时建议设置500 ms/div。

3. 优化触发设置

滚动模式下触发功能仍有效，推荐使用边沿触发（Edge Trigger）或视频触发（Video Trigger）。设置触发源、电平及边沿类型（上升/下降），确保波形稳定显示。若触发不稳定，可启用“AutoTrigger”或手动调整触发电平，避免频繁变动导致显示混乱。

4. 垂直控制与实时测量

调整垂直档位（Vertical Scale）使信号幅度清晰显示，例如将峰峰值调整至屏幕80%高度。启用“AutoMeasure”功能实时显示频率、峰峰值等参数。如需冻结波形分析，按下“Run/Stop”键暂停滚动，使用光标或标记功能定位细节。

5. 数据记录与保存

启用“Waveform Recording”功能，设置记录时长（可达数小时）和采样率。数据可保存至内部存储器或USB设备，支持CSV、MATLAB格式导出，便于离线分析。需确保存储空间充足，定期检查记录状态避免数据丢失。

二、应用场景与参数配置建议

1. 电源纹波测试

滚动速度：500 ms/div

触发模式：边沿触发（上升沿）

联动频谱分析：启用FFT功能观察频域特征，定位干扰来源。

2. 通信信号监测

滚动速度：1 s/div

触发模式：视频触发（针对调制信号）

多通道同步：对比基带与调制信号的相位关系。

3. 机械振动分析

滚动速度：根据频率调整（低频设备设为2 s/div）

触发源：选择振动信号通道

启用Math功能（如波形差分运算）突出变化趋势。

三、注意事项与常见问题

高频信号限制：滚动模式适用于<10 kHz信号，高频信号需降低时基或使用Zoom功能。

触发优化：波形混乱时，调整触发电平或启用AutoTrigger。

操作误区：避免在滚动模式下使用单次触发，否则示波器仅捕获单次波形后停止滚动。

通过以上步骤，用户可高效配置DSOX2024A滚动模式，实现复杂信号的动态监测与精准分析。掌握触发优化及参数联动技巧，更能挖掘示波器的深层功能，为电子设计与调试提供可靠依据。
