一、校准前准备
1. 确认附件齐全
检查包装内是否包含标配附件:N2873A 500MHz无源探头、BNC校准电缆、本地化电源线、探头附件袋及用户指南。
确保示波器已连接至稳定电源,并预热至少30分钟以达到**工作状态。
2. 环境要求
避免强磁场干扰(如远离大功率电机、变压器)。
环境温度控制在15℃~30℃,湿度≤80%RH,防止内部元件受潮。
二、基础校准步骤
1. 水平校准
开机后进入菜单(MENU)→“校准”→“水平校准”,使用内置校准信号调整扫描线至水平刻度线平行。
调节亮度与聚焦旋钮使波形清晰,避免线条模糊影响测量精度。
2. 垂直校准
将探头衰减比设置为1:1(禁用×10或×100倍衰减)。
连接探头至示波器校准接口(通常标注“CAL”或“5V方波输出”),按下“AUTOSET”键自动调整垂直灵敏度。
观察屏幕显示的5V方波,调整探头补偿电容直至波形平坦无畸变(如图1所示)。
3. 触发校准
设置触发源为“CH1”(主测量通道),调整触发电平至波形稳定显示。
若使用外部触发,需确认触发信号与输入信号相位同步。
三、高级校准项目(可选)
1. 时间基准校准
进入“校准”→“时间/频率”,使用外部10MHz参考源比对示波器内部时钟偏差。
若偏差超过±20ppm,需联系授权维修中心调整晶振参数。
2. 探头补偿校准
定期(每6个月)检查探头衰减精度:连接探头至已知标准信号源(如1kHz正弦波),对比示波器读数与源输出值。
若误差>3%,通过调节探头末端补偿电容微调至一致。
四、注意事项
1. 安全规范
禁止输入超过探头耐压值(如N2873A为300VRMS)的信号,避免损坏前端放大器。
校准过程中严禁触碰裸露探头触点,防止静电损伤。
2. 维护建议
每年由是德认证机构进行工厂校准(出厂证书附1年质保)。
清洁示波器时禁用有机溶剂,建议使用防静电布擦拭外壳。
3. 常见故障排查
波形失真:检查探头补偿是否准确,或更换备用探头测试。
触发不稳定:确认输入耦合模式(AC/DC)与信号特性匹配。
五、数据记录与验证
1. 每次校准后填写《示波器校准记录表》,记录环境温度、校准参数及偏差值。
2. 使用标准信号发生器输出1MHz正弦波,验证示波器测得的峰峰值与频率误差是否在±1%以内。

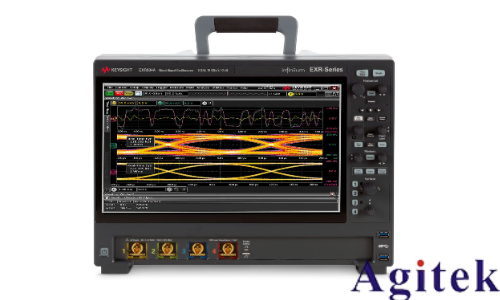

通过遵循上述校准流程,用户可有效保障EXR604A的长期测量精度,满足电子研发、生产测试等场景的高性能需求。
