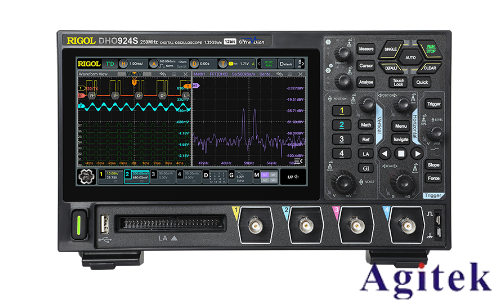

眼图分析是评估高速数字信号传输质量的重要工具，普源DHO924示波器凭借其强大的信号处理能力，为工程师提供了直观的眼图测量功能。本文将详细介绍DHO924的眼图分析设置步骤、参数优化方法及典型应用场景，帮助用户快速掌握该功能并提升信号调试效率。

一、信号连接与基础设置

1. 信号源连接

将待测信号（如USB接口、通信模块输出）通过BNC探头连接至DHO924的CH1或CH2通道。

使用短接地线探头减少共模干扰，避免长接地线引入高频噪声。

2. 触发模式配置

选择边沿触发（Edge Trigger）模式，确保波形稳定捕获。

设置触发源为待测信号通道（如CH1），调整触发电平至信号幅度的中间位置，避免触发抖动。

3. 时间与电压刻度调整

使用TIME/DIV旋钮将时间基准设置为信号周期的2-3倍，确保完整显示波形周期。

通过VOLT/DIV调整垂直灵敏度，使信号幅度占据屏幕70%-80%区域，避免过载或细节丢失。

二、眼图分析参数配置

1. 启用眼图模式

进入示波器菜单栏，选择“Eye Diagram”模式，示波器将自动叠加显示多次采集的波形，形成眼图。

2. 关键参数测量

眼图开口（Eye Opening）：评估信号质量的核心指标，开口越大代表误码率越低。

抖动（Jitter）：分析信号边沿的时间偏差，区分随机抖动与确定性抖动。

闭合度（Eye Closure）：量化波形失真程度，数值越小表示信号完整性越好。

3. 高级优化功能

时钟恢复（Clock Recovery）：针对抖动敏感场景，启用该功能可自动补偿信号相位偏移。

频谱分析（FFT）：结合频谱功能识别高频干扰源，辅助定位信号反射或串扰问题。

三、典型应用场景与案例分析

1. USB 3.2接口调试

若眼图垂直闭合严重，可能因终端阻抗不匹配导致信号反射。通过调整传输线长度或增加匹配电阻优化设计。

2. 通信系统速率验证

对比眼图模板（如PCIe 5.0标准模板）与实测波形，判断系统是否满足传输速率要求。若眼图不对称，可检查时钟偏移或电源纹波问题。

3. 故障定位

当眼图出现“睁开”不均现象时，结合触发抖动分析锁定信号异常时间点，辅助排查电路级故障。

四、注意事项与常见问题

1. 带宽与采样率校验

DHO924带宽为200MHz，测量高频信号时需确认示波器带宽是否满足奈奎斯特定理（采样率≥信号频率×2）。

定期使用内置1kHz方波校准信号验证探头衰减比与延迟。

2. 环境干扰抑制

使用屏蔽线缆并确保示波器良好接地，避免外部电磁干扰扭曲眼图。

调整存储深度至1Mpts提升高频信号分析精度，但需注意处理速度下降。

3. 触发条件校准

若眼图显示混乱，检查触发斜率设置是否覆盖信号上升/下降区间。必要时切换至序列触发（Sequence Trigger）模式。

普源DHO924示波器的眼图分析功能结合了触发优化、参数测量与频谱诊断能力，适用于高速数字系统的调试与验证。通过合理配置触发条件、动态调整时间与电压刻度，并结合高级分析工具，工程师可快速定位信号完整性问题，提升产品设计可靠性。在5G通信、数据中心互联等场景中，该功能将成为提升信号传输质量的关键技术手段。
