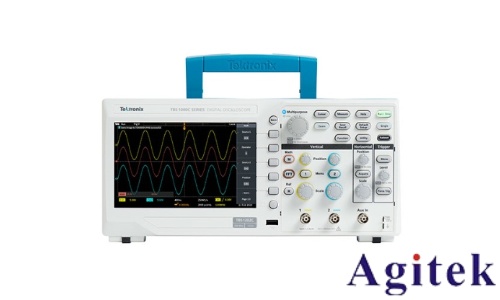

泰克TBS1102C作为一款经济型双通道数字示波器，其触发系统的高效配置是精准捕捉复杂信号的关键。本文从硬件连接、基础触发参数设置到高级应用场景，结合实战案例详细解析触发系统的优化策略，帮助用户快速掌握信号稳定显示的核心技巧。

一、硬件连接与基础触发配置

触发系统稳定运行的前提是正确连接探头与信号源。用户需将探头极性正确接入待测电路测试点，确保地线尽量缩短以避免干扰。随后通过菜单选择触发源通道（CH1/CH2），并设置触发模式为"Edge"（边缘触发），这是分析脉冲、方波等周期性信号的默认选项。此时需动态调整触发电平：当信号幅度在2Vpp时，将电平设为1V可使波形居中显示；若信号存在直流偏移，建议开启DC耦合模式确保触发基准准确。

二、高级触发模式解析

面对混合信号场景，TBS1102C提供多种触发模式增强测量灵活性：

1. 脉冲宽度触发

适用于分析特定脉宽信号。例如设置"脉宽>10μs"条件，示波器仅捕获宽脉冲，有效过滤窄干扰脉冲。此时需配合"抑制（Holdoff）"功能避免重复触发导致的波形重叠。

2. 视频触发

针对HDTV、PAL等视频信号，选择"行触发"模式并输入行同步频率（如15.625kHz），可稳定显示复合视频波形。需注意将触发耦合切换为AC模式以滤除直流分量。

3. 序列触发

在I2C通信调试中，通过设置"起始位→地址0x38→数据字节"的触发序列，示波器仅捕获目标设备通信数据包，大幅减少无效数据干扰。

三、实战优化技巧与故障排查

案例1：电源纹波测量

设置触发源为CH1，DC耦合，触发电平50%。启用20次平均降噪功能并选择Blackman窗抑制频谱泄漏。当观察到50Hz工频纹波时，通过光标测量峰峰值验证是否符合设计规范。

案例2：高频信号完整性调试

输入1GHz时钟信号时，若触发抖动明显，需切换至"斜率触发"模式，并调整触发斜率与触发电平形成"窗口触发"条件。同时检查探头补偿是否正确（使用示波器自带的方波校准信号验证）。

常见故障排查：

触发不稳定：确认探头地线是否过长，禁用未使用通道触发

高频信号触发丢失：提升触发电平灵敏度至5mV，启用"峰值检测"模式

混合信号触发混乱：使用逻辑分析仪触发辅助功能同步多通道触发条件

四、触发设置的自动化与验证

利用示波器的"Save/Recall"功能保存优化后的触发配置，可一键调用典型场景参数（如电源纹波分析、串行通信解码）。结合频谱分析（FFT）功能验证触发设置是否导致频谱泄漏，例如观察窗函数选择不当产生的旁瓣干扰。

掌握TBS1102C触发系统的深度配置，不仅能实现从简单信号到复杂调制波形的稳定捕获，更能通过高级触发模式与自动化功能大幅提升调试效率。定期校准探头补偿和触发阈值，配合实战中的动态参数调整，将使这款经济型示波器在电子设计与维修场景中发挥专业级测量能力。
