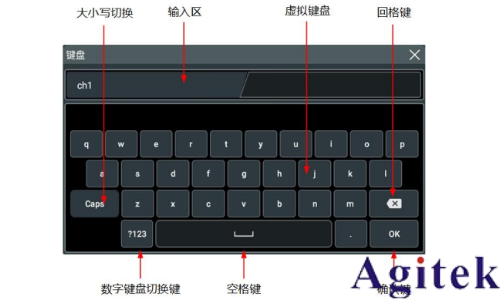

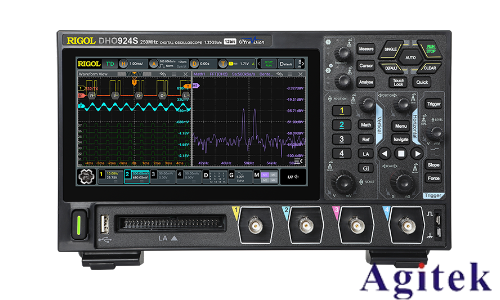

在电源设计与调试过程中，示波器探头补偿是保障测量数据准确性的基础环节。普源精电DHO924作为高性能混合域示波器，其探头补偿操作不仅影响信号采集精度，更直接关系到电源质量分析、开关损耗测试等关键任务的可靠性。本文结合工程实践，系统阐述DHO924探头补偿的完整流程及注意事项，帮助工程师构建科学的测试习惯。

一、探头补偿的核心价值：从误差源头说起

示波器探头引入的寄生电容、电感会与示波器输入阻抗形成复杂网络，导致信号幅值衰减、相位偏移甚至波形畸变。例如，某电源工程师在未补偿状态下测量开关管栅极驱动信号，误将20ns上升沿识别为30ns，直接导致开关损耗计算偏差达40%。DHO924标配的无源高压探头（如PVP2150）典型补偿电容为10-15pF，若未校准，1GHz信号测量误差可超过±20%。补偿调节的本质，是通过调整探头端电容使示波器-探头系统达到**阻抗匹配。

二、标准化补偿流程：三步锁定测量精度

1. 自校准建立基准

预热示波器15分钟后，在【Utility】菜单选择【Self-Cal】执行系统校准。此时示波器输出1kHz方波至各通道，校准结果将更新ADC增益、时基延迟等核心参数。需注意，环境温度变化±5℃时需重新自校准。

2. 探头连接与预设检查

将探头接入CH1通道并按【Preset】键，示波器应显示标准方波。若波形呈现过冲（>10%）、振铃或平顶凹陷，表明补偿失衡。此时需通过调节探头补偿电容（如PVP2150的可调电容环）进行修正。

3. 精细补偿调节

调整补偿电容时，可观察方波上升沿与下降沿的对称性：

过补偿（波形上冲）：减小电容值（逆时针旋转补偿环）

欠补偿（波形圆钝）：增大电容值（顺时针旋转）

当方波上升沿达2.5ns（典型值）、顶部平坦度<1%时，补偿完成。此时探头频响曲线在DC-500MHz范围内平坦度优于±0.5dB。

三、高级技巧与故障排查

差分探头补偿：使用DP1000A差分探头时，需分别对正负极性通道进行补偿，确保共模抑制比（CMRR）≥60dB@1MHz。

负载效应修正：测量低阻抗电路（如电源输出纹波）时，可通过串联22Ω电阻模拟真实负载，避免探头输入电容引入额外误差。

常见问题诊断：

四、自动化补偿工具的应用

普源DHO924的AutoProbe功能可自动识别探头类型（如PVP2150/DP1000A）并加载对应补偿参数。配合TekVPI接口，示波器能在3秒内完成探头-通道匹配校准，显著降低人工操作误差。对于量产测试场景，建议启用【Save/Recall】功能保存补偿配置，实现一键复现测试环境。

探头补偿作为示波器使用的基础规范，其价值往往被工程师低估。通过建立标准化操作流程并掌握调试技巧，DHO924用户可将测量不确定度控制在±2%以内，有效避免因信号失真导致的调试误判。在电源设计日益追求高效率、低纹波的今天，严谨的测试方法已成为提升研发效率的核心竞争力。
