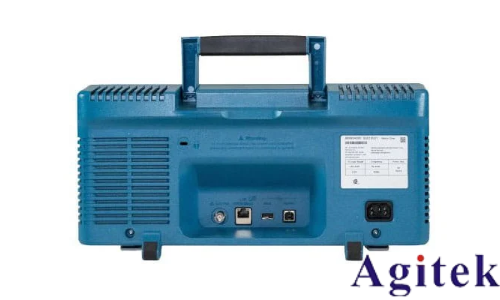

示波器作为电子信号分析的核心工具，其触发功能的精准设置是稳定显示波形的关键。泰克TBS2204B示波器凭借其多功能触发模式，可满足复杂信号的捕获需求。本文将详细介绍该型号示波器的触发设置方法，结合常见应用场景，帮助用户快速掌握触发配置技巧。

一、触发功能基础：理解触发模式的作用

触发模式决定了示波器在何种条件下开始采集并显示波形。当输入信号满足预设条件时，示波器触发并锁定波形，避免因信号抖动或随机变化导致显示不稳定。泰克TBS2204B提供以下核心触发模式：

1. 边沿触发（Edge Trigger）

适用于周期性信号（如正弦波、方波），通过检测信号的上升沿或下降沿触发。常用于测量信号频率、周期及相位关系。

2. 脉宽触发（Width Trigger）

针对特定脉冲宽度信号，可设置触发条件为脉冲宽度大于或小于设定值。例如，捕捉窄脉冲或异常占空比信号。

3. 视频触发（Video Trigger）

专为视频信号设计，支持NTSC、PAL等标准，通过行同步或场同步信号触发，便于分析视频信号时序。

4. 逻辑触发（Logic Trigger）

结合多通道信号逻辑关系（如与、或、非）触发，适用于数字电路的多信号同步分析。

二、触发设置步骤：从基础到高级应用

1. 基本触发配置（边沿触发示例）

步骤1：选择触发源

按下示波器面板上的“Trigger”按钮，进入触发菜单。

选择触发源为信号输入通道（如CH1或CH2），或外部触发（若设备支持）。

步骤2：设置触发类型

在菜单中选择“Edge”（边沿触发）。

设置触发沿为“Rising”（上升沿）或“Falling”（下降沿）。

步骤3：调整触发电平

旋转“Level”旋钮，使触发线位于信号波形的稳定区域（通常设为50%幅值）。

若信号存在噪声，可启用触发耦合模式（如“DC”或“AC”）滤除干扰。

步骤4：触发模式选择

默认选择“Auto”（自动触发）以确保信号持续显示。

若需单次捕获，切换至“Normal”模式。

2. 高级触发应用（PWM异常波形捕捉）

针对脉宽调制（PWM）信号的异常检测（如占空比突变或欠幅脉冲），需结合以下参数：

触发类型选择“Width”

设置脉冲宽度阈值（例如，捕捉宽度<8ns的窄脉冲）。

欠幅脉冲触发（Undershoot Pulse）

检测信号低于预设幅值的异常脉冲，适用于电源纹波分析。

占空比触发（Duty Cycle Trigger）

设定占空比范围（如80%~90%），触发非标准占空比波形。

三、故障排除与优化技巧

1. 波形显示不稳定

检查触发电平是否位于信号有效区间。

调整“释抑时间”（Holdoff）避免高频信号重复触发。

2. 触发延迟调整

使用“Trigger Delay”功能，在触发事件后延迟显示特定时间段波形。

3. 存储深度优化

在捕获低频信号时增加存储深度（如1M点），提升波形细节分辨率。

通过合理配置触发模式，泰克TBS2204B示波器可实现从简单周期信号到复杂异常波形的精准捕获。用户需根据实际需求选择触发类型，并结合触发电平、脉宽阈值等参数进行微调。掌握触发功能设置技巧，将显著提升信号分析的效率和准确性，助力电子设计与故障排查工作。
