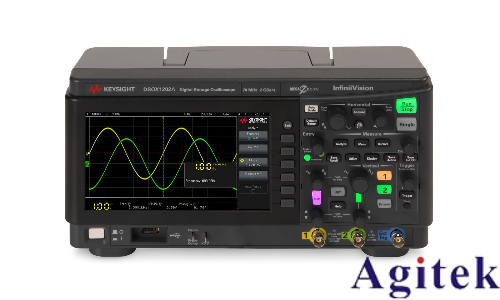

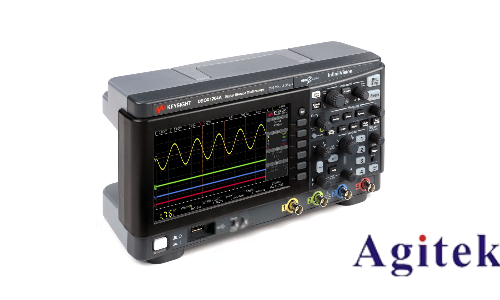

是德科技（Keysight）DSOX1202A示波器作为高精度电子测量设备，广泛应用于电子工程、通信测试与自动化调试场景。为实现数据实时采集、波形分析与远程控制，用户需通过USB、LAN、GPIB或串口将示波器与电脑互联。本文将结合官方指南与实操经验，系统介绍四种连接方式的具体步骤及注意事项。

一、USB连接：快速直连的入门级方案

1. 硬件准备

确认DSOX1202A配备USB Host接口（部分型号需选配USB-GPIB适配器）。

使用标准USB 2.0/3.0线缆连接示波器USB端口与电脑。

2. 软件配置

安装Keysight IO Libraries Suite驱动，自动识别USB设备。

启动FlexDCA软件，选择"USB-VISA"连接模式。

3. 验证连接

在FlexDCA界面点击"Self Test"，示波器反馈型号信息即表明连接成功。该方式适用于单次测量与波形截图，传输速率达480Mbps。

二、LAN连接：远程监控与自动化测试的核心方案

1. 网络配置

示波器端：通过前面板旋钮设置IP地址（默认192.168.1.10），子网掩码255.255.255.0。

电脑端：将网卡IP设为同一网段（如192.168.1.20）。

2. 软件集成

使用VISA网络地址格式：TCPIP0::192.168.1.10::INSTR。

在MATLAB或LabVIEW中调用SCPI命令实现远程控制。

3. 高级功能

配置Web服务器（启用示波器菜单"Network→Web Server"），通过浏览器直接访问实时波形数据。

三、GPIB连接：兼容传统测试系统的经典方案

1. 硬件接线

使用24针GPIB电缆连接示波器GPIB接口与电脑GPIB卡。

设置示波器GPIB地址（默认1-30，避免与系统其他设备冲突）。

2. 驱动安装

安装National Instruments GPIB-ENET/488.2驱动。

在Agilent VISA Configuration Utility中检测GPIB设备。

3. 编程控制

通过Python PyVISA库发送命令：

`inst = visa.ResourceManager().open_resource('GPIB0::10::INSTR')`。

四、串口连接：应急备份的低成本方案

1. 物理连接

使用DB9串口线连接示波器RS-232端口与电脑USB转串口适配器。

2. 参数设置

示波器菜单"Utility→I/O→Serial"中配置波特率9600、数据位8、停止位1。

在电脑端串口调试软件（如Tera Term）中匹配相同参数。

3. 限制说明

串口传输速率仅115.2Kbps，仅支持文本命令交互，不适用于实时波形传输。

五、常见问题与故障排除

通过上述标准化连接流程，DSOX1202A可与各类计算机平台无缝集成，满足从基础教学到复杂测试系统的多样化需求。用户需根据实际应用场景选择最优连接方案：USB适用于快速调试，GPIB兼容传统架构，LAN则赋能远程自动化测试。定期更新固件与驱动程序，可确保设备长期保持**兼容性。
