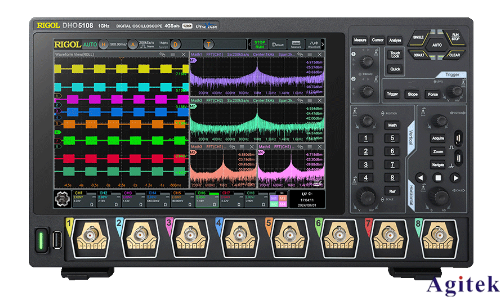

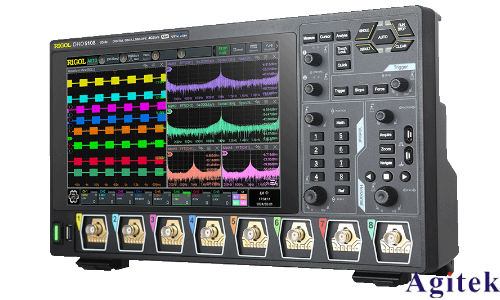

普源DHO5108数字示波器是一款高性能电子测量仪器，适用于信号分析、电路调试等领域。本文将详细介绍其基本操作、参数设置及注意事项，帮助用户高效完成测量任务。

一、准备工作

1. 连接电源与接地

确保示波器接地良好，避免静电干扰。

使用标配电源线连接交流电源，开机前确认电源开关处于关闭状态。

2. 探头选择

低频信号（<100MHz）推荐使用无源探头（衰减比10:1或1:1），减少寄生电容影响。

高频信号（>100MHz）建议选用主动探头，确保信号完整性。

3. 检查探头补偿

连接探头后，通过示波器自带的补偿信号（如1kHz方波）调整探头补偿电容，使波形显示为标准方波。

二、基本操作

1. 开机与自动设置

按下电源键启动示波器，等待系统初始化。

使用“Auto”自动设置功能，示波器将自动调整垂直、水平档位及触发参数，快速显示信号波形。

2. 通道配置

按CH1/CH2按钮选择测量通道，设置耦合模式（AC/DC/GND）：

    AC：滤除直流分量，适用于观察交流信号。

    DC：完整显示信号，包括直流成分。

    GND：校准垂直基准线。

3. 波形显示控制

垂直档位（VOLT/DIV）：调整纵轴电压刻度，使波形幅度适中（如1V/div）。

时间档位（TIME/DIV）：调整横轴时间刻度（如1μs/div），确保信号周期完整显示。

触发设置：选择触发模式（Auto/Normal/Single），设置触发电平以确保波形稳定。

三、测量步骤

1. 连接被测信号

将探头接入待测电路输出端，避免接触高压部分。

使用示波器游标功能测量峰-峰值、频率等参数。

2. 数据分析

利用数学运算功能（如加减乘除）分析双通道信号关系。

通过波形存储功能导出数据（如BMP格式），便于后续分析。

四、注意事项

1. 安全规范

禁止将示波器输入端直接连接高压电源（>500V）。

测量前确认探头衰减比正确设置（如10:1探头需在示波器菜单中匹配）。

2. 精度保障

定期校准示波器（建议每年一次）。

高频测量时，选择示波器带宽≥信号最高频率（如DHO5108带宽需参考设备参数表）。

3. 环境要求

避免强电磁干扰环境，缩短探头接地线长度以减少噪声耦合。

五、高级应用

1. 双通道同步分析

同时连接CH1和CH2，观察信号相位差、幅度差异，适用于电路调试。

2. 高频信号优化

使用低寄生参数的探头，配合示波器内置噪声滤波功能提升测量精度。

根据奈奎斯特定理，设置采样率≥信号频率的2倍，避免混叠失真。

普源DHO5108示波器通过合理的参数配置与操作规范，可实现精准信号测量。用户需结合具体应用场景调整设置，并定期维护设备以确保性能稳定。
