研究背景

在数字化转型与智能化升级的浪潮中，传感器作为连接物理世界与数字世界的核心元件，其性能与可靠性直接决定了整个系统的智能化水平。

多重角色

工业革命的”电子皮肤“：传感器采用柔性压电材料，使机器人具备材质识别能力，在更多分拣场景中效率大大提升；

自动驾驶的“虚拟感官”：激光雷达云数据与高精地图融合，使车辆定位精度达到厘米级；飞行器的“神经末梢”：在极端环境中精准感知每一丝参数波动，为飞行安全构筑起无形的防护网。

客户情况

有一家专注于安防、智能物联的科技公司，目前需要对产品上的压电器件和各种传感器进行性能测试。

测试要求

1、测试频率范围：10Hz-30MHz

2、测试谐振点Fs和反谐振点Fp；

3、通过等效电路分析功能测出静态电容 C0、动态电容 C1、动态电阻R1、动态电感 L1和导纳圆。

解决方案

在安防监控领域，传感器作为系统的“感知触角”，通过实时采集环境与目标信息，为风险预警、行为分析和应急响应提供关键数据支撑。

为保证测试数据精确度，推荐TH2851系列精密阻抗分析仪+定制上位机软件。

TH2851系列是常州同惠电子采用当前国际先进的自动平衡电桥原理研制成功的新一代阻抗测试仪器，基于Windows10操作系统，实现了全电脑化操作界面，让测试更智能、更简便。

测试频率：10Hz-130MHz，基本阻抗精度：0.08%，最快测试速度高达2.5ms，具备点测、列表扫描、图形扫描、等效电路、晶体振荡器分析五种测试方式。

1、晶体振荡器分析在安防监控中，对传感器进行Fs 和 Fp 测试，本质是确保传感器的频率响应特性与目标信号高度匹配，同时抑制环境干扰。

TH2851系列可针对晶体振荡器进行测量与性能分析，计算并确定其谐振频率、反谐振频率及品质因数等关键参数，提供准确可靠的数据，从而提高整个安防系统的稳定性和可靠性。

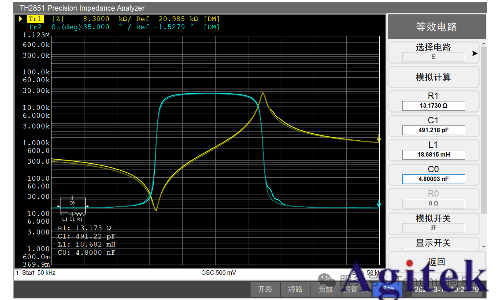

2、 等效电路分析测试等效电路参数C0是静态电容、C1是动态电容、R1是动态电阻、L1是动态电感。在安防监控中，精确测量这些参数，可以从源头大大减少因匹配异常导致的漏报 / 误报。

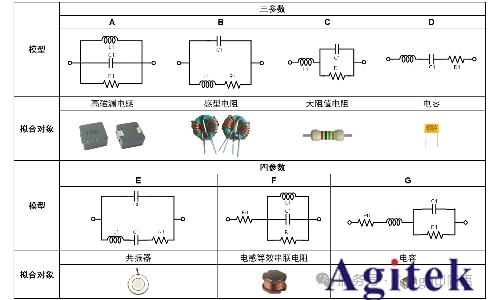

在实际应用中，TH2851系列支持将各类器件等效为阻抗模型，提供三参数四种、四参数三种共 7 种基础电路模型，通过等效电路分析功能实现精准建模，灵活适配不同器件的阻抗特性分析需求。

TH2851系列支持两种器件特性分析模式：既可将仿真计算的等效电路参数生成的阻抗拟合曲线与实际测量曲线进行对比，也能根据用户输入参数按所选模型完成拟合。分析得到的等效电路模型可直接导出为 TXT 文档，方便用户存储及后续使用。

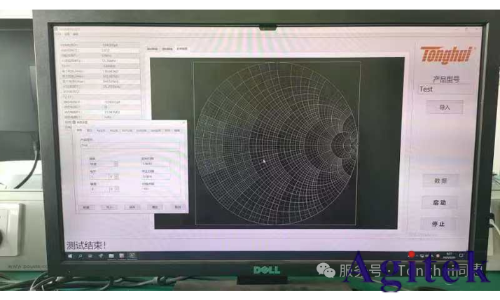

3、导纳圆分析测试

导纳圆分析测试通过测量电感器在不同频率下的导纳特性，从而全面评估电感器的性能。导纳圆图作为一种图形化表示方法，可以直观地展示电感器在复平面上的导纳轨迹，从而帮助工程师深入了解电感器的电气特性。

经多轮技术论证，开发团队由资深工程师牵头完成定制化上位机开发，成功通过客户验收测试。

经验与总结

在安防监控设备中，传感器是实现环境感知、风险预警与安全防护的核心 “神经单元”，其性能直接决定系统能否精准识别威胁、稳定运行。未来，同惠将持续深耕精密测量领域，以创新测试解决方案赋能传感器全生命周期。
