在现代电子工程领域，示波器作为一种基本工具，在信号测试和分析中扮演着不可或缺的角色。是德（Keysight）的DSOX4024A示波器，以其卓越的性能和丰富的功能，广受工程师和技术人员的青睐。其中，FFT（快速傅里叶变换）功能使得频谱分析变得更为便捷和准确。本文将深入探讨DSOX4024A示波器的FFT设置。

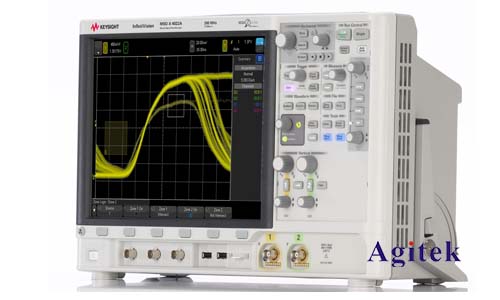

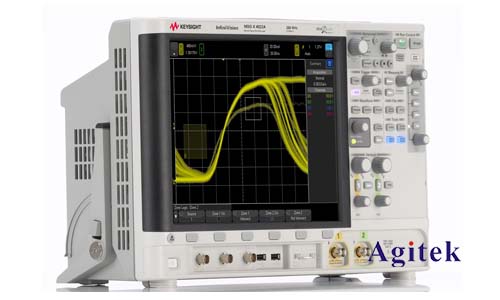

　　DSOX4024A示波器概述

　　DSOX4024A是一款四通道数字示波器，具备高达200MHz的带宽和5GS/s的采样率，被广泛应用于多个科研和工业领域。其用户友好的界面和强大的分析功能，使得复杂的信号测试变得简单直观。特别是在进行频谱分析时，FFT功能能够将时间域信号转换为频域信号，方便用户识别信号的频率成分。

　　FFT功能的基本原理

　　快速傅里叶变换（FFT）是一种有效的算法，用于计算离散傅里叶变换（DFT）。在信号处理领域，FFT可以将时间域的信号转换为频域，从而揭示出信号的频率特征以及相应的幅度信息。这一技术在音频处理、通信以及振动分析等多个领域中都有着广泛的应用。

　　DSOX4024A示波器的FFT设置步骤

　　1.连接信号源

　　首先，确保将待测信号通过合适的探头连接到DSOX4024A示波器的输入通道。应检查信号的幅度和频率以免超出示波器的测量范围。

　　2.选择适当的通道

　　在示波器界面上，选择包含待测信号的通道，例如CH1，然后通过按下“前面板的‘Save/Recall’按钮”来保存当前设置。

　　3.设置触发条件

　　合理设置触发条件可以确保信号的稳定显示。用户可以选择边沿触发、脉冲触发等方式，根据具体信号特性进行调节。

　　4.进入FFT分析模式

　　在示波器的菜单中，寻找“分析”或“FFT”选项。通常，这些选项可以在主菜单上找到。选择“FFT”后，示波器将自动为您显示信号的频谱图。

　　5.调整FFT参数

　　在FFT分析模式下，用户可以根据需要调整多个参数，例如窗口函数、频率跨度和分辨率等。选择合适的窗口函数（如汉明窗或汉宁窗）可以减少泄漏效应，提高频谱的准确性。

　　6.观察和分析输出

　　一旦设置完成，用户可以观察频谱图的变化，并根据输出获取信号的频率成分及其幅值。此时，可以利用示波器的测量工具进行更深层次的分析，比如求取频率值、幅度值等。

　　注意事项

　　在使用DSOX4024A示波器进行FFT设置时，用户应注意以下几点：

　　-确保信号源的稳定性，避免过大的干扰信号影响测量结果。

　　-适时校准测量通道，以确保测量的准确性。

　　-对于高频信号，适当选择带宽和采样率，以避免失真和Aliasing现象。

　　是德DSOX4024A示波器的FFT设置不仅为信号分析提供了强大的支持，还极大地简化了频谱分析的过程。随着电子技术的不断发展，熟练掌握示波器的各项功能必将成为工程师们必备的技能之一，如果您有更多疑问或需求可以关注安泰测试哦！非常荣幸为您排忧解难。
