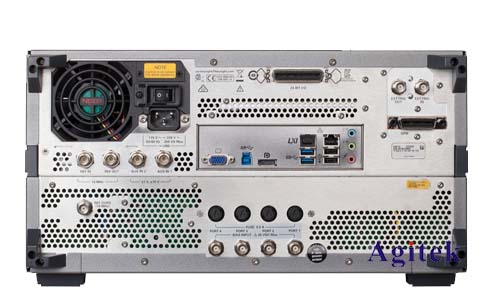

是德E5071C矢量网络分析仪是一款功能强大的射频和微波测试设备，能够精确测量S参数、阻抗、增益等关键指标。其广泛应用于各种领域，例如5G通信、雷达系统、卫星通信等。然而，在一些复杂的测试场景中，仅仅依靠E5071C提供的频域信息可能不足以全面了解信号特性。例如，在研究信号完整性问题时，需要同时考察信号的时域和频域特性，这时就需要结合示波器进行联合测量。

　　将E5071C与示波器联用，可以实现优势互补，显著提升测试的精度和效率。示波器擅长捕捉信号的时域特性，例如信号的上升沿/下降沿时间、过冲、振铃等，这些参数对于评估信号完整性和系统性能至关重要，而E5071C则提供精确的频域信息，例如回波损耗、插入损耗、群延迟等。两者结合可以提供更全面的信号分析，帮助工程师更准确地识别和解决潜在问题。

　　以下是一些E5071C与示波器联用的典型应用和策略：

　　1.信号完整性测试:在高速数字电路设计中，信号完整性至关重要。E5071C可以测量传输线的S参数，确定其频域特性，而示波器可以观察信号在传输线上的时域波形，例如眼图、抖动等。通过联合分析，工程师可以评估信号完整性，并优化电路设计以减少信号失真。例如，可以利用示波器观测到E5071C激励信号后的时域响应，以此来判断是否存在反射或串扰等现象，并结合E5071C的频域数据分析其根本原因。

　　2.高频电路调试:在高频电路设计中，寄生参数的影响往往不容忽视。E5071C可以测量电路的S参数，但无法直接观察到电路内部节点的电压和电流波形。这时，示波器可以发挥作用，通过探头测量关键节点的波形，帮助工程师更直观地理解电路的运行状态，并快速定位问题。结合E5071C的频域测量结果，可以更精确地调整电路参数，优化电路性能。例如，通过示波器观察放大电路输出端的波形，判断是否存在振荡或失真现象，并结合E5071C测量结果优化电路设计。

　　3.误差矢量幅度(EVM)测试:在数字调制信号测试中，EVM是一个关键指标。虽然E5071C可以测量EVM，但示波器可以提供更直观的星座图，方便工程师观察信号的质量和误差分布。通过联合分析E5071C的频域测量结果和示波器的时域星座图，可以更深入地了解信号质量，并优化调制方案。

　　4.脉冲信号测试:对于脉冲信号，示波器可以精确测量脉冲宽度、上升沿/下降沿时间等时域参数，而E5071C可以分析脉冲信号的频谱特性。两者结合可以全面评估脉冲信号的质量。

　　联用策略与技术挑战:

　　实现E5071C和示波器的有效联用，需要考虑以下几个方面：

　　同步触发:为了保证时域和频域数据的同步性，需要采用同步触发技术，确保示波器和E5071C同时采集数据。

　　数据接口:需要选择合适的接口，例如GPIB或LAN接口，实现数据交换和控制。

　　软件协同:需要合适的软件工具，实现数据的同步采集和联合分析。某些示波器和矢量网络分析仪具有内置的软件功能，可以简化这一过程。

　　将是德E5071C矢量网络分析仪与示波器联用，是一种有效的策略，可以显著提高射频和微波测试的精度和效率。通过合理的联用策略和有效的软件支持，可以更全面地理解信号特性，解决复杂测试难题，并最终优化系统性能。然而，需要工程师具备扎实的射频、微波和信号处理基础知识，才能充分发挥两者联用的优势，如果您有更多疑问或需求可以关注安泰测试哦！非常荣幸为您排忧解难。
