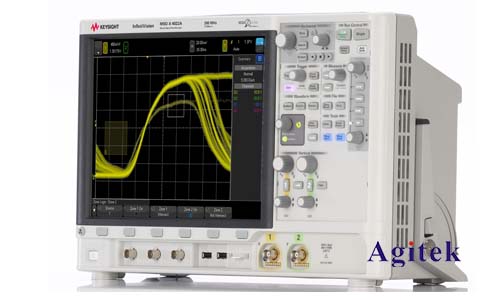

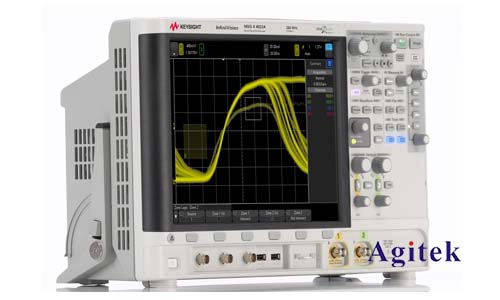

在现代电子产品中，射频（RF）电路的设计和调试至关重要，其性能直接影响着产品的整体质量和用户体验。而示波器作为射频电路调试中不可或缺的测量仪器，其性能直接影响着调试的效率和精度。是德DSOX4024A示波器，凭借其高带宽、高采样率和丰富的分析功能，成为众多射频工程师的首选。本文将通过一个实际案例，展现DSOX4024A在射频电路调试中的强大能力。

　　我们的案例是一个基于LMH6703的射频放大器电路。该电路的工作频率为2.4GHz，要求具有较高的增益、良好的线性度以及较低的噪声系数。在调试过程中，我们面临着几个关键挑战：信号完整性验证、噪声源定位以及非线性失真分析。

　　1.信号完整性分析:

　　首先，我们需要验证输入和输出信号的完整性，确保信号没有在传输过程中发生明显的衰减、畸变或反射。DSOX4024A的高带宽(2GHz)和高采样率使得我们可以清晰地观察到信号的细节，包括上升沿、下降沿以及可能的毛刺。通过对输入输出波形的比较分析，我们能够快速识别潜在的信号完整性问题，例如PCB走线不合理导致的反射或干扰。图1显示了输入和输出信号波形，我们可以通过测量上升/下降时间、过冲/下冲等参数，评估信号的完整性。(此处应插入输入输出信号波形图1)

　　2.噪声源定位:

　　射频放大器电路对噪声非常敏感，任何噪声的引入都会降低电路的性能。DSOX4024A提供了多种噪声分析工具，例如频谱分析、时间域分析以及相关的数学运算功能。通过对输入输出信号进行频谱分析，我们可以识别出各种噪声源，例如电源噪声、热噪声以及来自外部的干扰。利用示波器的数学运算功能，例如FFT变换，我们可以将时域信号转换为频域信号，从而更方便地识别和分析噪声成分。通过逐个排除法，我们最终定位并消除了一个来自电源的噪声源，显著改善了电路的信噪比。(此处应插入频谱分析图2)

　　3.非线性失真分析:

　　非线性失真会造成信号畸变，降低电路的性能和可靠性。DSOX4024A可以进行多种非线性失真分析，例如谐波失真分析和互调失真分析。通过这些分析，我们可以量化电路的非线性失真程度，并据此优化电路设计。例如，我们可以通过调整放大器的偏置电压或选择合适的元器件来降低谐波失真。(此处应插入谐波失真分析图3)

　　4.DSOX4024A的其他优势:

　　除了上述功能外，DSOX4024A还具备一些其他优势，例如：

　　强大的触发功能:精确的触发功能确保了对关键信号的准确捕获。

　　多种测量功能:提供了丰富的测量工具，方便用户快速获得所需参数。

　　直观的界面:用户友好的界面使得操作简单便捷。

　　丰富的软件功能:强大的软件平台提供了强大的后处理和分析功能。

　　通过这个实际案例，我们充分展现了是德DSOX4024A示波器在射频电路调试中的强大能力。DSOX4024A的高带宽、高采样率以及丰富的分析功能，极大地提高了我们的调试效率，缩短了调试时间，并最终帮助我们获得了一个性能优异的射频放大器电路。它在信号完整性分析、噪声分析以及非线性失真分析等方面发挥了关键作用，是射频电路设计工程师的得力助手。在未来的射频电路设计和调试工作中，我们将继续充分利用DSOX4024A的强大功能，为开发更高性能、更可靠的射频电路提供有力保障，如果您有更多疑问或需求可以关注安泰测试哦！非常荣幸为您排忧解难。
