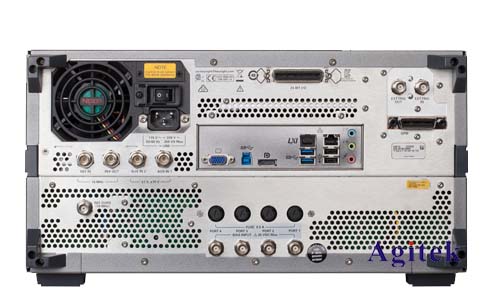

是德（Keysight）E5071C矢量网络分析仪（VNA）作为一款广泛应用于射频和微波领域的精密测试仪器，其强大的信号处理能力是其核心竞争力之一。本文将深入剖析E5071C的信号处理技术。

　　一、S参数测量与信号处理基础:

　　E5071C的核心功能在于精确测量器件的S参数（散射参数）。S参数描述了射频信号在多端口网络中传输和反射的特性。其测量过程涉及一系列复杂的信号处理步骤：

　　1.信号激励与接收:E5071C通过内部的信号源产生精确的测试信号，并通过定向耦合器将信号送入被测器件（DUT）。反射和透射的信号则由接收器接收。

　　2.数字下变频（Down Conversion）:接收到的射频信号首先经过数字下变频，将高频信号转换为基带信号，以便后续的数字信号处理。这一过程需要精确的混频器和数字滤波器，以最大限度地减少噪声和干扰。

　　3.数字信号处理(DSP):这是E5071C信号处理的核心部分。数字信号处理算法对下变频后的信号进行处理，包括：

　　傅里叶变换(FFT):将时域信号转换为频域信号，以便精确测量不同频率点的S参数。

　　误差校正:为了消除测试系统的系统误差，E5071C采用多种校准方法，例如SOLT（短路、开路、负载、通过）校准和TRL（通过-反射-线）校准，对测量结果进行补偿。这些校准方法需要复杂的算法来精确计算和消除各种误差源。

　　平均和统计分析:多次测量结果进行平均，以提高测量精度并降低噪声的影响。统计分析可以提供测量数据的可靠性指标。

　　非线性校正:对于高功率信号，E5071C会采用相应的算法来校正非线性效应，保证测量结果的准确性。

　　4.S参数计算与显示:经过数字信号处理后，E5071C计算出被测器件的S参数，并以图形或表格的形式显示结果，通常包括S参数幅度和相位。

　　二、关键性能指标与信号处理技术的关系:

　　E5071C的许多关键性能指标，例如动态范围、测量精度、频率范围和扫描速度，都与信号处理技术密切相关。

　　动态范围:动态范围是衡量仪器测量微弱信号的能力，它受到噪声底限和信号饱和度的限制。E5071C采用先进的数字信号处理算法，例如平均技术和噪声抑制技术，来提高动态范围，从而能够精确测量高低电平的信号。

　　测量精度:测量精度取决于多种因素，包括仪器的校准精度、信号处理算法的精度以及噪声的影响。E5071C采用高精度的算法和校准方法，确保了其高精度测量。

　　频率范围和扫描速度:E5071C的频率范围和扫描速度受到其ADC（模数转换器）的采样率和DSP处理能力的限制。高速的ADC和高效的DSP算法可以实现更宽的频率范围和更快的扫描速度。

　　三、噪声系数测量:

　　E5071C还可以用于测量器件的噪声系数。噪声系数是衡量器件在放大信号的同时引入噪声程度的重要指标。噪声系数的测量需要复杂的信号处理技术，包括噪声功率的精确测量和背景噪声的消除。E5071C采用专门的算法和校准方法来精确测量噪声系数。

　　四、实际应用:

　　E5071C矢量网络分析仪广泛应用于各种射频和微波测试场景，例如：

　　天线测试:测量天线的反射系数、增益和方向图。

　　滤波器测试:测量滤波器的插入损耗、回波损耗和带通特性。

　　放大器测试:测量放大器的增益、噪声系数和线性度。

　　微波组件测试:测量各种微波组件的S参数和其它特性。

　　是德E5071C矢量网络分析仪的信号处理技术是其高精度、高性能的关键所在。从S参数测量到噪声系数测量，E5071C通过先进的数字信号处理算法、精确的校准技术以及优化的硬件设计，实现了对射频和微波器件的精确测试，满足了现代电子设备研发和生产中的高精度测量需求。对这些技术细节的深入理解，对于充分发挥E5071C的潜力，并进行有效的射频微波测试至关重要，如果您有更多疑问或需求可以关注安泰测试哦！非常荣幸为您排忧解难。
