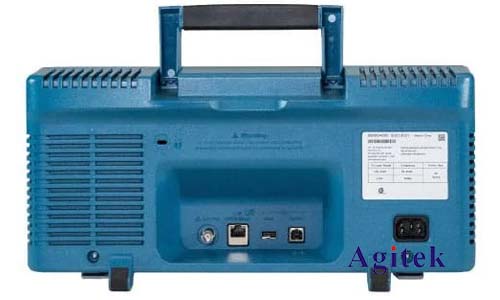

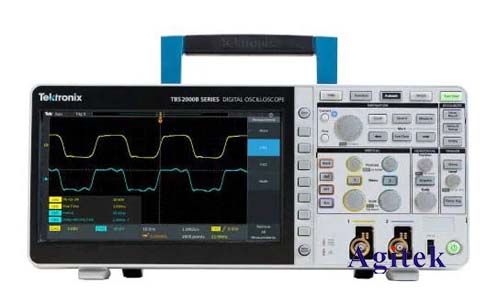

泰克示波器作为业界领先的测试测量仪器，其高精度、高带宽和丰富的功能深受工程师和科研人员的信赖。其强大的性能源于其复杂的信号采集和处理技术。本文将深入探讨泰克示波器内部的信号处理流程，从模拟前端到最终的波形显示，逐一剖析其核心原理。

　　一、模拟前端：信号的初始获取

　　信号采集的第一步是模拟前端的处理。这部分主要包括探头、输入放大器、抗混叠滤波器等关键组件。探头负责将被测信号安全高效地传递到示波器内部。不同类型的探头，例如被动探头、有源探头和高压探头，适用于不同的测量场景，其阻抗和带宽特性直接影响信号的保真度。

　　输入放大器负责将探头采集到的微弱信号放大到合适的幅度，以满足模数转换器的输入要求。同时，放大器还需具备良好的线性度和高输入阻抗，以最大限度地减少对被测电路的影响。

　　抗混叠滤波器是模拟前端的关键组成部分。根据奈奎斯特-香农采样定理，为了避免信号混叠，采样频率至少需要是信号最高频率的两倍。抗混叠滤波器通过滤除高于采样频率一半的信号分量，确保模数转换过程中不会产生混叠失真。滤波器的性能直接影响着示波器的带宽和精度。

　　二、模数转换(ADC)：模拟信号到数字信号的转换

　　模拟前端处理后的信号进入模数转换器(ADC)进行数字化。ADC是示波器核心部件之一，其性能直接决定了示波器的垂直分辨率和采样率。常见的ADC类型包括逐次逼近型、并行型和∑-Δ型等。不同类型的ADC各有优缺点，泰克示波器通常会根据具体应用场景选择合适的ADC类型。

　　ADC的转换精度由其位数决定，位数越高，精度越高。例如，一个12位的ADC可以将模拟信号分成4096个等级，而一个8位的ADC只能分成256个等级。采样率则决定了示波器能够捕捉到的信号细节，采样率越高，能够捕捉到的信号细节越丰富。

　　三、数字信号处理(DSP)：增强信号质量和提取信息

　　经过ADC转换后的数字信号进入数字信号处理(DSP)单元。DSP单元是示波器的“大脑”，负责执行各种信号处理算法，以增强信号质量和提取有用信息。常见的DSP算法包括：

　　噪声抑制:通过平均、滤波等技术，有效抑制噪声对信号的影响。常用的滤波器包括低通滤波器、高通滤波器、带通滤波器等。

　　基线校正:消除信号中的直流分量或漂移，使信号更清晰易读。

　　数学运算:对信号进行各种数学运算，例如加、减、乘、除、积分、微分等，以提取信号中的特定特征。

　　触发与同步:触发系统负责确定波形采集的起始点，确保每次采集的波形都具有代表性。而同步技术则确保多通道信号之间的时间关联性。

　　波形显示:将处理后的数字信号转换成可视化的波形，方便用户观察和分析。

　　四、触发系统：精准捕捉关键事件

　　触发系统是示波器的重要组成部分，它决定了示波器何时开始采集信号。准确的触发能够确保捕捉到关键事件，例如故障发生瞬间的信号波形。泰克示波器提供了多种触发方式，例如边沿触发、脉冲宽度触发、视频触发等，用户可以根据需要选择合适的触发方式。触发电平、触发斜率等参数的精确设置对于捕捉到目标信号至关重要。

　　泰克示波器的信号采集与处理是一个复杂的过程，它涉及模拟前端、模数转换、数字信号处理、触发系统等多个环节。每个环节的性能都对最终的测量结果产生影响。本文对泰克示波器的信号采集与处理原理进行了深入的探讨，希望能帮助读者更好地理解其工作机制，并为其在实际应用中提供参考，如果您有更多疑问或需求可以关注安泰测试哦！非常荣幸为您排忧解难。
