在电子电路的设计、调试和维护过程中,示波器和万用表是工程师们不可或缺的两大工具。虽然两者都用于测量电路参数,但它们的功能和应用场景却有着显著的不同。是德作为电子测量领域的领导者,其生产的示波器和万用表均具有业界领先的性能和可靠性,两者协同工作,能够极大地提升电路故障诊断的效率和准确性。本文将深入探讨这两种仪器的互补作用,并阐述如何在实际应用中有效地结合它们。

万用表,作为一种基础的电子测量仪器,其主要功能是测量电压、电流和电阻等静态参数。它结构简单、操作方便、价格相对低廉,是电路初步检查和快速故障判断的理想工具。例如,我们可以用万用表快速检查电路中的电源电压是否正常,判断某个元件是否断路或短路。然而,万用表只能测量静态参数,无法捕捉电路中的动态信号变化,这限制了其在复杂电路故障诊断中的应用。例如,它无法显示信号的波形,也无法测量信号的频率、相位等参数。

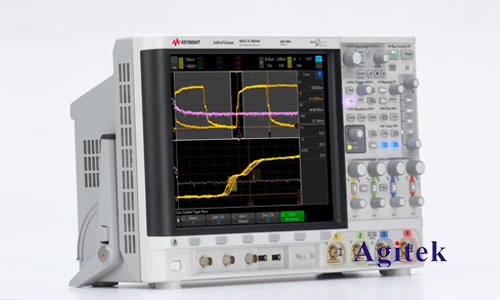

与万用表相比,是德示波器则拥有更加强大的功能。它能够实时显示电路中的动态信号波形,并提供丰富的测量参数,例如电压、电流、频率、相位、时间间隔等。示波器的带宽和采样率决定了其能够捕捉信号的细节程度。高质量的示波器可以清晰地显示出复杂的信号波形,帮助工程师分析信号的完整形态,从而快速定位电路故障的根本原因。例如,通过示波器,我们可以观察到信号的失真、噪声、抖动等问题,这些问题往往是万用表无法检测到的。是德示波器的高级功能,例如频谱分析、协议解码等,更能够帮助工程师深入分析复杂的数字信号和通信协议,从而解决更棘手的故障问题。
然而,示波器也并非完美无缺。其价格通常比万用表高昂许多,操作也相对复杂。在一些简单的电路故障诊断中,使用示波器反而显得过于繁琐。此外,示波器主要用于分析信号,对简单的电压、电流、电阻等参数的测量精度可能不如万用表。
正是基于以上分析,我们可以看出是德示波器与万用表的互补性:万用表用于快速、初步的电路检查,筛选出可能的故障区域;示波器则用于深入分析故障的具体原因。一个典型的故障诊断流程可能是这样的:首先使用万用表进行初步检查,例如测量电源电压、检查元件是否断路或短路;如果初步检查无法定位故障,则使用示波器观察电路中的关键节点的信号波形,分析信号的特征,从而精确定位故障。
例如,假设一个电路出现异常,万用表测量发现电源电压正常,但输出端电压偏低。此时,我们可以使用示波器观察输出端的信号波形,如果发现波形严重失真或存在明显的噪声,则可以初步判断故障可能与放大电路或滤波电路有关。进一步的示波器分析,例如频谱分析,可以帮助我们更准确地确定故障的类型和位置。

总而言之,是德示波器和万用表并非相互替代的关系,而是相辅相成的工具。将两者合理结合,能够显著提高电路故障诊断的效率和准确性。在实际应用中,工程师需要根据具体的电路复杂程度和故障类型,选择合适的仪器和测试方法,才能最大限度地发挥这两种仪器的优势,最终快速、有效地解决问题。熟练掌握这两种仪器的使用方法,以及理解它们在电路故障诊断中的互补作用,是每一个电子工程师都必须具备的关键技能,如果您有更多疑问或需求可以关注安泰测试哦!非常荣幸为您排忧解难。
