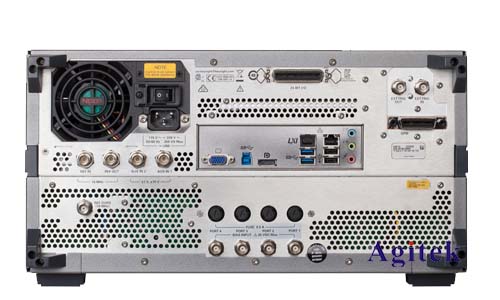

是德E5071C矢量网络分析仪是一款功能强大的测试仪器，广泛应用于射频和微波领域的各种测量。除了其主要的S参数测量功能外，E5071C还具备强大的失真度测量能力，能够精确测量被测器件的谐波失真（Harmonic Distortion）和交调失真（Intermodulation Distortion），这对于评估放大器、混频器等射频器件的线性度至关重要。本文将详细阐述如何利用E5071C进行高精度的失真度测量。

　　一、失真度测量原理

　　失真度是指信号在传输或处理过程中产生的非线性失真。谐波失真指的是在输入信号的基础频率上产生的整数倍频率的信号，其幅度相对于基波的比值表示谐波失真度，通常用百分比或dBc表示。交调失真则是在输入两个或多个不同频率的信号时产生的新的频率分量，这些频率分量是输入信号频率的线性组合。E5071C通过接收被测器件的输出信号，并利用其强大的频谱分析功能，将输出信号分解成各个频率分量，从而计算出谐波失真和交调失真。

　　二、E5071C失真度测量方法

　　E5071C进行失真度测量的基本步骤如下：

　　1.仪器设置:首先需要连接好被测器件，并正确设置E5071C的各项参数，包括输入信号的频率、功率、调制方式等，以及输出信号的扫描范围、分辨率带宽等。这些参数的设置需要根据被测器件的特性以及测试要求进行调整。例如，对于高频器件，需要选择合适的扫频范围和分辨率带宽以获得足够的频率分辨率。对于低噪声器件，需要选择合适的平均次数以提高测量精度。

　　2.信号源设置:E5071C内部集成了信号源，可以直接产生测试信号。对于谐波失真测量，只需要设置一个单频信号；而对于交调失真测量，需要设置两个或多个不同频率的信号，并设置合适的信号功率。需要注意的是，输入信号功率需要根据被测器件的线性范围进行选择，避免过驱动导致测量结果失真。

　　3.数据采集与处理:完成设置后，启动测量，E5071C将采集被测器件的输出信号。仪器会自动进行频谱分析，识别并量化各个频率分量。然后，根据预设的公式，计算出谐波失真或交调失真。E5071C的软件提供了多种显示方式，可以直观地显示测量结果，例如图表、表格等。

　　4.误差分析:在进行失真度测量时，需要考虑各种误差来源，例如仪器本身的噪声、连接线缆的损耗、被测器件的温度变化等。合理地选择测量参数和采用有效的校准方法可以有效地减小误差。

　　三、不同类型的失真度测量

　　E5071C可以进行多种类型的失真度测量，包括：

　　二阶、三阶及更高阶谐波失真测量:通过分析输出信号中不同谐波分量的幅度，可以得到不同阶次的谐波失真度。

　　双音交调失真测量:输入两个不同频率的信号，测量输出信号中产生的交调产物，从而评估器件的线性度。

　　多音交调失真测量:输入多个不同频率的信号，可以更全面地评估器件的线性度。

　　四、应用案例

　　E5071C的失真度测量功能在许多领域都有广泛的应用，例如：

　　放大器线性度测试:评估放大器的输出功率与输入功率的关系，确定其线性工作范围。

　　混频器性能评估:测量混频器的交调失真，评估其抑制杂散信号的能力。

　　射频功率放大器(RFPA)性能测试:评估RFPA的线性度、效率和稳定性。

　　无线通信系统测试:验证通信系统的线性度，确保信号质量。

　　是德E5071C矢量网络分析仪凭借其高精度、多功能的特点，成为进行失真度测量的理想工具。熟练掌握其操作方法和误差分析技巧，能够有效地提高测试精度和效率，为射频和微波领域的器件研发和测试提供重要的技术支持，如果您有更多疑问或需求可以关注安泰测试哦！非常荣幸为您排忧解难。
