在现代高速数字电路设计中，信号完整性至关重要。任何信号完整性问题都可能导致系统性能下降，甚至完全失效。为了确保设计的可靠性和稳定性，工程师需要采用先进的测试测量设备进行全面的分析和验证。泰克公司作为业界领先的测试测量设备厂商，其示波器和网络分析仪凭借其高精度、高带宽和强大的分析功能，成为了高速数字设计领域不可或缺的工具。本文将深入探讨泰克示波器与网络分析仪的协同应用，及其在提升信号完整性测试效率方面的显著优势。

　　传统的信号完整性测试往往依赖于单一仪器，例如仅使用示波器观察信号波形，或仅使用网络分析仪测量S参数。然而，这种单一方法往往难以全面、准确地评估信号完整性问题。而泰克示波器和网络分析仪的协同使用，则能够实现优势互补，提供更全面、更深入的分析结果。

　　一、泰克示波器在信号完整性测试中的作用:

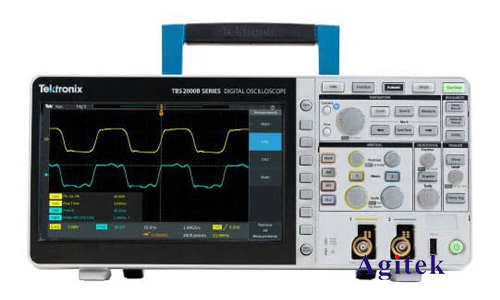

　　泰克示波器以其卓越的实时信号采集和分析能力，在信号完整性测试中扮演着核心角色。它能够直接观测信号的时域特性，例如上升沿/下降沿时间、过冲、下冲、抖动等，这些参数是评估信号完整性的关键指标。此外，先进的泰克示波器还具备强大的眼图分析功能，通过对大量采集的信号进行叠加，可以清晰地展现信号的眼图，并从中提取诸如眼高、眼宽、眼闭合等关键参数，直观地评估信号的质量和误码率的可能性。一些高端型号还集成了强大的触发功能，可以精准地捕捉到信号中的异常事件，例如毛刺、噪声等，为进一步分析提供依据。

　　二、泰克网络分析仪在信号完整性测试中的作用:

　　泰克网络分析仪主要用于测量器件或互连结构的频域特性，例如S参数、阻抗、反射系数等。这些参数能够揭示信号在传输过程中遇到的阻抗不匹配、反射、串扰等问题，这些问题是导致信号完整性下降的重要原因。通过分析网络分析仪测得的S参数，工程师可以对电路进行建模和仿真，预测信号的传输特性，并采取相应的措施来优化设计。结合泰克的仿真软件，可以更有效的进行预测试和分析。

　　三、泰克示波器与网络分析仪的协同应用:

　　将泰克示波器和网络分析仪结合起来使用，能够实现更全面的信号完整性测试。例如：

　　联合调试:网络分析仪可以用来测量传输线的特性阻抗和损耗，为示波器设置合适的测试条件提供参考。示波器则用于观察实际信号波形，验证传输线特性与模型的一致性，并发现潜在的信号完整性问题。

　　误码率测试(BER)的关联分析:通过示波器观察眼图并结合网络分析仪测得的频域特性，可以更准确地预测和解释误码率的产生原因，从而制定更有效的改进方案。

　　精准定位故障:网络分析仪能够帮助工程师快速定位信号完整性问题的发生位置，例如发现反射或串扰的源头。示波器则可以更详细地观察该位置的信号波形，从而准确判断故障类型和严重程度。

　　高速串行总线测试:在高速串行总线设计中，泰克示波器和网络分析仪的协同使用尤为重要。网络分析仪可以测量通道的频域响应，识别潜在的信号完整性问题，而示波器则可以观察实际的信号眼图，直接评估数据传输的可靠性。

　　四、案例分析:

　　例如，在一个高速数据传输系统中，工程师发现系统存在较高的误码率。通过泰克示波器观察，发现信号眼图严重闭合，存在明显的抖动。而使用泰克网络分析仪测量，则发现传输线存在明显的阻抗不匹配。通过结合两者的测试结果，工程师最终确定了阻抗不匹配是导致误码率增高的主要原因，并通过优化传输线设计解决了问题。

　　泰克示波器与网络分析仪的协同应用，为工程师提供了一种高效、全面的信号完整性测试方法。通过结合时域和频域的分析结果，能够更准确地识别和解决信号完整性问题，从而确保高速数字设计的可靠性和稳定性，如果您有更多疑问或需求可以关注安泰测试哦！非常荣幸为您排忧解难。
